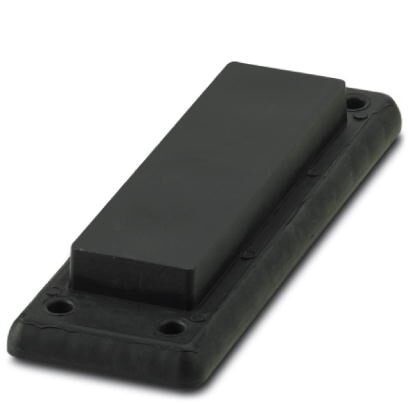

Панель кабельных вводов, юоличество проводов10, длина154 мм, ширина56 мм, высота20 мм, наружный диаметр проводника6x 2 мм ... 8 мм , цветчерный
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
1. Размеры
| Длина | 154 мм |
| Ширина | 56 мм |
| Высота | 20 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 130 мм |
| Расстояние между высверленными отверстиями, по вертикали | 32 мм |
| Наружный диаметр кабеля | 6x 2 мм ... 8 мм |
| 2x 2 мм ... 18 мм | |
| 2x 2 мм ... 30 мм |
2. Окружающие условия
| Степень защиты | IP54 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C |
3. Общие сведения
| Количество проводов | 10 |
| Материал | TPE-SEBS |
| PP (Ядро) | |
| TPE-SEBS (наружный материал) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Указание | вкл. крепежные винты |
| Указания по монтажу | Крепежный винт M4, момент затяжки1, 8 Нм, внутренний шестигранник SW5 |
| Для монтажа используйте входящие в комплект крепежные винты.Последовательность монтажа 1) зафиксировать кабельный ввод (Multigates) с помощью входящих в комплект крепежных винтов (соблюдать момент затяжки)2) проделать отверстие в мембране (отверткой)3) провести в отверстие провод (с внешней стороны) |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 5.1 | 23110102 |
| ECl@ss 6.0 | 27409200 |
| ECl@ss 7.0 | 27409208 |
| ECl@ss 8.0 | 27409208 |
| ECl@ss 9.0 | 27400569 |
7. ETIM
| ETIM 5.0 | EC001004 |
| ETIM 6.0 | EC001004 |
| ETIM 7.0 | EC001004 |
