Описание
Характеристики

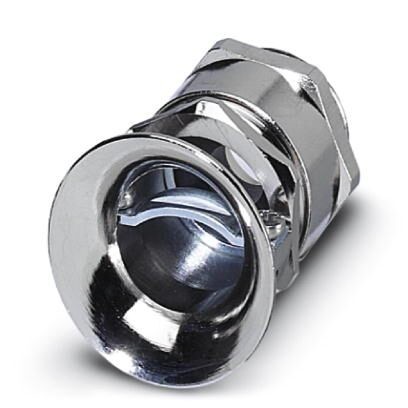

Металлический резьбовой крепежный элемент с приспособлением для защиты от зарегиба кабеля и снятия растягивающего усилия, длина резьбы6 мм, диапазон плотности кабеля7,5 - 15 мм, клеммный диапазон10 - 16 мм, SW 24, винтовое креплениеM20
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина | 40 мм |
| Длина без соединительной резьбы | 34 мм |
| Диаметр соединительной резьбы | 20 мм |
| Раствор ключа - накидная гайка | 24 мм |
| Раствор ключа патрубок | 24 мм |
| Шестигранный, диаметр описанной окружности | 32 мм |
| Длина, резьба | 6 мм |
| Наружный диаметр кабеля | 7, 5 мм ... 15 мм |
| Размер рабочей области зажима для уменьшения растягивающего усилия | 10, 00 мм ... 16, 00 мм |
2. Условия окружающей среды
| Класс защиты (IP) | IP65 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (статическая) |
3. Общие сведения
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал кабельного сальника | Пербунан |
| Материал, уплотнительное кольцо | NBR |
| Экранирован. | нет |
| Тип резьбы, сторона подключения | M20 x 1, 5 |
| Момент затяжки | 12 Нм (Патрубки) |
| 8 Нм (Накидная гайка) | |
| Цвет | cеребристый |
| Производитель | wafi |
4. Стандарты и предписания
| Без галогенов | нет |
5. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
6. eCl@ss
| ECl@ss 4.0 | 27141200 |
| ECl@ss 4.1 | 27141200 |
| ECl@ss 5.0 | 27149100 |
| ECl@ss 5.1 | 27149100 |
| ECl@ss 6.0 | 27149100 |
| ECl@ss 7.0 | 27149109 |
| ECl@ss 8.0 | 27149109 |
| ECl@ss 9.0 | 27144432 |
7. ETIM
| ETIM 2.0 | EC000441 |
| ETIM 3.0 | EC000441 |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
8. UNSPSC
| UNSPSC 6.01 | 30211808 |
| UNSPSC 7.0901 | 39121408 |
| UNSPSC 11 | 39121408 |
| UNSPSC 12.01 | 39121408 |
| UNSPSC 13.2 | 39121311 |
| UNSPSC 18.0 | 39121311 |
| UNSPSC 19.0 | 39121311 |
| UNSPSC 20.0 | 39121311 |
| UNSPSC 21.0 | 39121311 |
Характеристики
Бренд
PHOENIX CONTACT
