Кабель FLK 14/EZ-DR/1000/KONFEK/S купить в интернет-магазине

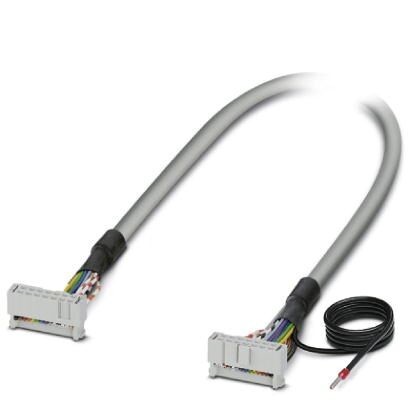

Кабель FLK 14/EZ-DR/1000/KONFEK/S

Описание

Характеристики

Подготовленный экранированный круглый кабельподключение 1IDC/FLK коммутационная плата (1x 14-полюсн.)подключение 2IDC/FLK коммутационная плата (1x 14-полюсн.) (Экранирующая оплетка выведена на отдельный конец кабеля.)длина кабеля10 м

Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях)
-10 °C ... 70 °C (подвижный монтаж)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. рабочая высота ≤ 2000 м
Степень защиты IP00
≥ IP54 (Место установки)
2. Общие сведения
Макс. допустимое рабочее напряжение 25 В AC
60 В DC
Нагрузочная способность по току на 1 цепь, макс. 1 A (50 °C)
0, 6 A (70 °C)
Длина кабеля 10 м
Наружный диаметр кабеля 6, 7 мм ±0, 4 мм
Отдельная жила, сечение 0, 14 мм²
Отдельная жила, сечение [AWG] 26
Отдельный провод, количество жил 7
Отдельная жила, материал Медь, оцинкованная
Диаметр проводника вкл. изоляцию 1 мм ±0, 03 мм
Минимальный радиус изгиба, при жесткой прокладке 71 мм
Минимальный радиус изгиба, при подвижной прокладке 128 мм
Циклы изгибания 5000 (при радиусе ≥ 15x внешнего диаметра)
Кабель, подготовка Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4
Экранировка есть
Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 %
Проводники - сопротивление изоляции ≥ 20 МОм/км (20 °C)
Проводники - сопротивление ≤ 145 Ом/км (20 °C)
Внешняя оболочка, материал Полутвердый ПВХ
Внешняя оболочка, цвет серый
Нормальный режим работы 100 % ED
3. Параметры подключения
Наименование, подключение Уровень полевых устройств
Подключение согласно стандарту МЭК 60603-13
Тип подключения IDC/FLK коммутационная плата
Количество точек подключения 1
Полюсов 14
Указание Экранирующая оплетка выведена на отдельный конец кабеля.
Отдельный конец кабеля имеет длину прибл. 0, 5 м (H05V-K 1 мм², черный)
Циклы установки >50
Размер шага 2, 54 мм
4. Параметры подключения 2
Наименование, подключение Уровень управления
Подключение согласно стандарту МЭК 60603-13
Тип подключения IDC/FLK коммутационная плата
Количество точек подключения 1
Полюсов 14
Циклы установки >50
Размер шага 2, 54 мм
5. Стандарты и предписания
Негорючесть UL VW-1
CSA FT-1
МЭК 60332-1-2
VDE 0842, часть 332-1-2
МЭК 60332-3-22
Маслостойкость против брызг
Бензостойкость против брызг
Наименование Воздушные пути и пути утечки
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 63 В
Расчетное импульсное напряжение 0, 6 кВ
Изоляция Функциональная изоляция
Степень загрязнения 2
Категория перенапряжения II
6. Поддерживаемые устройства управления
Управление GE-FANUC 90-30
- подходящие платы ввода-вывода IC693 ALG220
IC693 ALG221
IC693 ALG222
IC693 ALG223
IC693 ALG390
IC693 ALG391
IC693 ALG392
IC693 ALG442
IC693 MDL241
IC693 MDL634
IC693 MDL645
IC693 MDL646
IC693 MDL732
IC693 MDL733
IC693 MDL740
IC693 MDL741
IC693 MDL742
Управление SIEMENS S7-300 / ET 200 M
- подходящие платы ввода-вывода CPU 312C
CPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BH50-0AA0
6ES7 321-7BH01-0AB0
6ES7 321-1BH02-0AA0
6ES7 321-1BL00-0AA0
6ES7 322-1BH01-0AA0
6ES7 322-8BF00-0AB0
6ES7 322-1BL00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7KF02-0AB0
6ES7 331-7KB02-0AB0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 332-5HD01-0AB0
6ES7 332-5HB01-0AB0
6ES7 332-7ND02-0AB0
6ES7 334-0CE01-0AA0
6ES7 334-0KE00-0AB0
6ES7 335-7HG01-0AB0
CPU 314C-2DP
6ES7 338-4BC01-0AB0
6ES7 350-1AH03-0AE0
6ES7 350-2AH01-0AE0
6ES7 351-1AH01-0AE0
6ES7 352-1AH02-0AE0
6ES7 353-1AH01-0AE0
6ES7 354-1AH01-0AE0
6ES7 355-0VH10-0AE0
6ES7 355-1VH10-0AE0
6ES7 357-4AH01-0AE0
6ES7 321-7BH01-0AB0
6ES7 331-7HF01-0AB0
6ES7 321-1BH10-0AA0
6ES7 322-1BH10-0AA0
CPU 313C
CPU 313C-2PtP
Управление ALLEN-BRADLEY ControlLogix
- подходящие платы ввода-вывода 1756-IN16
1756-IA8D
1756-IA16
1756-IB16
1756-IC16
1756-OB16E
1756-IF6I
1756-IR6I
1756-IT6I
1756-OF4
1756-OF6CI
1756-OF8
1756-PLS
Управление ALLEN-BRADLEY SLC 500
- подходящие платы ввода-вывода 1746 OB16
1746 OV16
1746 OG16
1746 IA16
1746 IB16
1746 ITB16
1746 IN16
1746 IV16
1746 ITV16
1746 IG16
Управление HONEYWELL Experion PKS C200
- подходящие платы ввода-вывода TC-IDX 081
TC-IDA 161
TC-IAH 061
TC-IXR 061
TC-IXL 061
TC-OAH 061
TC-OAV 061
TC-OAV 081
Управление Schneider Electric Modicon TSX QUANTUM
- подходящие платы ввода-вывода DDI 353
DDI 853
DAI 353
DAI 453
DDO 353
7. Цветовой код
Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы IDC/FLK14 (1) = IDC/FLK14 (1) = черный
IDC/FLK14 (2) = IDC/FLK14 (2) = коричневый
IDC/FLK14 (3) = IDC/FLK14 (3) = красный
IDC/FLK14 (4) = IDC/FLK14 (4) = оранжевый
IDC/FLK14 (5) = IDC/FLK14 (5) = желтый
IDC/FLK14 (6) = IDC/FLK14 (6) = зеленый
IDC/FLK14 (7) = IDC/FLK14 (7) = синий
IDC/FLK14 (8) = IDC/FLK14 (8) = фиолетовый
IDC/FLK14 (9) = IDC/FLK14 (9) = серый
IDC/FLK14 (10) = IDC/FLK14 (10) = белый
IDC/FLK14 (11) = IDC/FLK14 (11) = белый-черный
IDC/FLK14 (12) = IDC/FLK14 (12) = белый-коричневый
IDC/FLK14 (13) = IDC/FLK14 (13) = белый-красный
IDC/FLK14 (14) = IDC/FLK14 (14) = белый-оранжевый
8. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27242200
ECl@ss 5.1 27242200
ECl@ss 6.0 27249200
ECl@ss 7.0 27249205
ECl@ss 8.0 27249205
ECl@ss 9.0 27242220
10. ETIM
ETIM 2.0 EC000237
ETIM 3.0 EC000237
ETIM 4.0 EC000237
ETIM 5.0 EC000237
ETIM 6.0 EC000237
ETIM 7.0 EC000237
11. UNSPSC
UNSPSC 6.01 26121620
UNSPSC 7.0901 26121620
UNSPSC 11 26121620
UNSPSC 12.01 26121620
UNSPSC 13.2 26121620
UNSPSC 18.0 26121620
UNSPSC 19.0 26121620
UNSPSC 20.0 26121620
UNSPSC 21.0 26121620

Бренд

Phoenix Contact
