Кабель FLK 50/EZ-DR/ 600/KONFEK/S купить в интернет-магазине

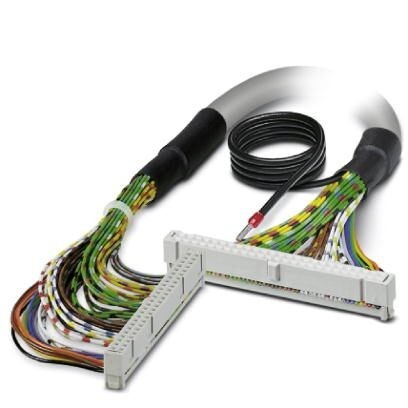

Кабель FLK 50/EZ-DR/ 600/KONFEK/S

Описание

Характеристики

Подготовленный экранированный круглый кабельподключение 1IDC/FLK коммутационная плата (1x 50-полюсн.)подключение 2IDC/FLK коммутационная плата (1x 50-полюсн.) (Экранирующая оплетка выведена на отдельный конец кабеля.)длина кабеля6 м

Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях)
-10 °C ... 70 °C (подвижный монтаж)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. рабочая высота ≤ 2000 м
Степень защиты IP00
≥ IP54 (Место установки)
2. Общие сведения
Макс. допустимое рабочее напряжение 25 В AC
60 В DC
Нагрузочная способность по току на 1 цепь, макс. 1 A (50 °C)
0, 6 A (70 °C)
Длина кабеля 6 м
Наружный диаметр кабеля 11 мм ±0, 4 мм
Отдельная жила, сечение 0, 14 мм²
Отдельная жила, сечение [AWG] 26
Отдельный провод, количество жил 7
Отдельная жила, материал Медь, оцинкованная
Диаметр проводника вкл. изоляцию 1 мм ±0, 03 мм
Минимальный радиус изгиба, при жесткой прокладке 114 мм
Минимальный радиус изгиба, при подвижной прокладке 205 мм
Циклы изгибания 5000 (при радиусе ≥ 15x внешнего диаметра)
Кабель, подготовка Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4
Экранировка есть
Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 %
Проводники - сопротивление изоляции ≥ 20 МОм/км (20 °C)
Проводники - сопротивление ≤ 145 Ом/км (20 °C)
Внешняя оболочка, материал Полутвердый ПВХ
Внешняя оболочка, цвет серый
Нормальный режим работы 100 % ED
3. Параметры подключения
Наименование, подключение Уровень полевых устройств
Подключение согласно стандарту МЭК 60603-13
Тип подключения IDC/FLK коммутационная плата
Количество точек подключения 1
Полюсов 50
Указание Экранирующая оплетка выведена на отдельный конец кабеля.
Отдельный конец кабеля имеет длину прибл. 0, 5 м (H05V-K 1 мм², черный)
Циклы установки >50
Размер шага 2, 54 мм
4. Параметры подключения 2
Наименование, подключение Уровень управления
Подключение согласно стандарту МЭК 60603-13
Тип подключения IDC/FLK коммутационная плата
Количество точек подключения 1
Полюсов 50
Циклы установки >50
Размер шага 2, 54 мм
5. Стандарты и предписания
Негорючесть UL VW-1
CSA FT-1
МЭК 60332-1-2
VDE 0842, часть 332-1-2
МЭК 60332-3-22
Маслостойкость против брызг
Бензостойкость против брызг
Наименование Воздушные пути и пути утечки
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 63 В
Расчетное импульсное напряжение 0, 6 кВ
Изоляция Функциональная изоляция
Степень загрязнения 2
Категория перенапряжения II
6. Поддерживаемые устройства управления
Управление SIEMENS S7-300 / ET 200 M
- подходящие платы ввода-вывода CPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BL00-0AA0
6ES7 322-1BL00-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 350-2AH01-0AE0
6ES7 357-4AH01-0AE0
CPU 314C-2DP
6ES7 332-5HF00-0AB0
6ES7 331-7NF10-0AB0
6ES7 331-1KF01-0AB0
CPU 313C
CPU 313C-2PtP
Управление SIEMENS S7-400
- подходящие платы ввода-вывода 6ES7 421-1BL01-0AA0
6ES7 421-7BH01-0AB0
6ES7 421-7DH00-0AA0
6ES7 422-1BL00-0AA0
6ES7 422-7BL00-0AB0
6ES7 431-0HH0-0AB0
6ES7 431-1KF00-0AB0
6ES7 431-1KF10-0AB0
6ES7 431-1KF20-0AB0
6ES7 431-7KF00-0AB0
6ES7 431-7KF10-0AB0
6ES7 431-7QH00-0AB0
6ES7 432-1HF00-0AB0
Управление Schneider Electric Modicon TSX QUANTUM
- подходящие платы ввода-вывода DDI 353
DDI 841
DDI 853
DAI 340
DAI 353
DAI 440
DAI 453
DDO 353
DDM 390
ACI 030
ACI 040
ATI 030
ARI 030
AVI 030
ACO 020
ACO 130
AVO 020
EHC 105
EHC 202
Управление ALLEN-BRADLEY ControlLogix
- подходящие платы ввода-вывода 1756-IA16I
1756-IB16D
1756-IB16I
1756-IB32
1756-IH16I
1756-OB32
1756-IF8
1756-IF16
1756-HSC
1756-M02AE
Управление ALLEN-BRADLEY PLC 5
- подходящие платы ввода-вывода 1771 IBN
1771 OBN
Управление HONEYWELL Experion PKS C200
- подходящие платы ввода-вывода TC-IDK 161
TC-IDX 161
TC-IDJ 161
TC-IDD 321
TC-ODD 321
TC-IAH 161
Управление ALLEN-BRADLEY SLC 500
- подходящие платы ввода-вывода 1746 OA16
1746 OW16
7. Цветовой код
Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы IDC/FLK50 (1) = IDC/FLK50 (1) = черный
IDC/FLK50 (2) = IDC/FLK50 (2) = коричневый
IDC/FLK50 (3) = IDC/FLK50 (3) = красный
IDC/FLK50 (4) = IDC/FLK50 (4) = оранжевый
IDC/FLK50 (5) = IDC/FLK50 (5) = желтый
IDC/FLK50 (6) = IDC/FLK50 (6) = зеленый
IDC/FLK50 (7) = IDC/FLK50 (7) = синий
IDC/FLK50 (8) = IDC/FLK50 (8) = фиолетовый
IDC/FLK50 (9) = IDC/FLK50 (9) = серый
IDC/FLK50 (10) = IDC/FLK50 (10) = белый
IDC/FLK50 (11) = IDC/FLK50 (11) = белый-черный
IDC/FLK50 (12) = IDC/FLK50 (12) = белый-коричневый
IDC/FLK50 (13) = IDC/FLK50 (13) = белый-красный
IDC/FLK50 (14) = IDC/FLK50 (14) = белый-оранжевый
IDC/FLK50 (15) = IDC/FLK50 (15) = белый-желтый
IDC/FLK50 (16) = IDC/FLK50 (16) = белый-зеленый
IDC/FLK50 (17) = IDC/FLK50 (17) = белый-синий
IDC/FLK50 (18) = IDC/FLK50 (18) = белый-фиолетовый
IDC/FLK50 (19) = IDC/FLK50 (19) = белый-серый
IDC/FLK50 (20) = IDC/FLK50 (20) = коричневый-черный
IDC/FLK50 (21) = IDC/FLK50 (21) = коричневый-красный
IDC/FLK50 (22) = IDC/FLK50 (22) = коричневый-оранжевый
IDC/FLK50 (23) = IDC/FLK50 (23) = коричневый-желтый
IDC/FLK50 (24) = IDC/FLK50 (24) = коричневый-зеленый
IDC/FLK50 (25) = IDC/FLK50 (25) = коричневый-синий
IDC/FLK50 (26) = IDC/FLK50 (26) = коричневый-фиолетовый
IDC/FLK50 (27) = IDC/FLK50 (27) = коричневый-серый
IDC/FLK50 (28) = IDC/FLK50 (28) = коричневый-белый
IDC/FLK50 (29) = IDC/FLK50 (29) = зеленый-черный
IDC/FLK50 (30) = IDC/FLK50 (30) = зеленый-коричневый
IDC/FLK50 (31) = IDC/FLK50 (31) = зеленый-красный
IDC/FLK50 (32) = IDC/FLK50 (32) = зеленый-оранжевый
IDC/FLK50 (33) = IDC/FLK50 (33) = зеленый-синий
IDC/FLK50 (34) = IDC/FLK50 (34) = зеленый-фиолетовый
IDC/FLK50 (35) = IDC/FLK50 (35) = зеленый-серый
IDC/FLK50 (36) = IDC/FLK50 (36) = зеленый-белый
IDC/FLK50 (37) = IDC/FLK50 (37) = желтый-черный
IDC/FLK50 (38) = IDC/FLK50 (38) = желтый-коричневый
IDC/FLK50 (39) = IDC/FLK50 (39) = желтый-красный
IDC/FLK50 (40) = IDC/FLK50 (40) = желтый-оранжевый
IDC/FLK50 (41) = IDC/FLK50 (41) = желтый-синий
IDC/FLK50 (42) = IDC/FLK50 (42) = желтый-фиолетовый
IDC/FLK50 (43) = IDC/FLK50 (43) = желтый-серый
IDC/FLK50 (44) = IDC/FLK50 (44) = желтый-белый
IDC/FLK50 (45) = IDC/FLK50 (45) = серый-черный
IDC/FLK50 (46) = IDC/FLK50 (46) = серый-коричневый
IDC/FLK50 (47) = IDC/FLK50 (47) = серый-красный
IDC/FLK50 (48) = IDC/FLK50 (48) = серый-оранжевый
IDC/FLK50 (49) = IDC/FLK50 (49) = серый-желтый
IDC/FLK50 (50) = IDC/FLK50 (50) = серый-зеленый
8. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27242200
ECl@ss 5.1 27242200
ECl@ss 6.0 27249200
ECl@ss 7.0 27249205
ECl@ss 8.0 27249205
ECl@ss 9.0 27242220
10. ETIM
ETIM 2.0 EC000237
ETIM 3.0 EC000237
ETIM 4.0 EC000237
ETIM 5.0 EC000237
ETIM 6.0 EC000237
ETIM 7.0 EC000237
11. UNSPSC
UNSPSC 6.01 26121620
UNSPSC 7.0901 26121620
UNSPSC 11 26121620
UNSPSC 12.01 26121620
UNSPSC 13.2 26121620
UNSPSC 18.0 26121620
UNSPSC 19.0 26121620
UNSPSC 20.0 26121620
UNSPSC 21.0 26121620

Бренд

Phoenix Contact

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях)
	-10 °C ... 70 °C (подвижный монтаж)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	≤ 2000 м
Степень защиты	IP00
	≥ IP54 (Место установки)

Макс. допустимое рабочее напряжение	25 В AC
	60 В DC
Нагрузочная способность по току на 1 цепь, макс.	1 A (50 °C)
	0, 6 A (70 °C)
Длина кабеля	6 м
Наружный диаметр кабеля	11 мм ±0, 4 мм
Отдельная жила, сечение	0, 14 мм²
Отдельная жила, сечение [AWG]	26
Отдельный провод, количество жил	7
Отдельная жила, материал	Медь, оцинкованная
Диаметр проводника вкл. изоляцию	1 мм ±0, 03 мм
Минимальный радиус изгиба, при жесткой прокладке	114 мм
Минимальный радиус изгиба, при подвижной прокладке	205 мм
Циклы изгибания	5000 (при радиусе ≥ 15x внешнего диаметра)
Кабель, подготовка	Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4
Экранировка	есть
	Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 %
Проводники - сопротивление изоляции	≥ 20 МОм/км (20 °C)
Проводники - сопротивление	≤ 145 Ом/км (20 °C)
Внешняя оболочка, материал	Полутвердый ПВХ
Внешняя оболочка, цвет	серый
Нормальный режим работы	100 % ED

Наименование, подключение	Уровень полевых устройств
Подключение согласно стандарту	МЭК 60603-13
Тип подключения	IDC/FLK коммутационная плата
Количество точек подключения	1
Полюсов	50
Указание	Экранирующая оплетка выведена на отдельный конец кабеля.
	Отдельный конец кабеля имеет длину прибл. 0, 5 м (H05V-K 1 мм², черный)
Циклы установки	>50
Размер шага	2, 54 мм

Наименование, подключение	Уровень управления
Подключение согласно стандарту	МЭК 60603-13
Тип подключения	IDC/FLK коммутационная плата
Количество точек подключения	1
Полюсов	50
Циклы установки	>50
Размер шага	2, 54 мм

Негорючесть	UL VW-1
	CSA FT-1
	МЭК 60332-1-2
	VDE 0842, часть 332-1-2
	МЭК 60332-3-22
Маслостойкость	против брызг
Бензостойкость	против брызг
Наименование	Воздушные пути и пути утечки
Стандарты / нормативные документы	DIN EN 50178
Расчетное напряжение изоляции	63 В
Расчетное импульсное напряжение	0, 6 кВ
Изоляция	Функциональная изоляция
Степень загрязнения	2
Категория перенапряжения	II

Управление	SIEMENS S7-300 / ET 200 M
- подходящие платы ввода-вывода	CPU 313C-2DP
	CPU 314C-2PtP
	6ES7 321-1BL00-0AA0
	6ES7 322-1BL00-0AA0
	6ES7 323-1BL00-0AA0
	6ES7 331-7NF00-0AB0
	6ES7 331-7PF01-0AB0
	6ES7 331-7PF11-0AB0
	6ES7 350-2AH01-0AE0
	6ES7 357-4AH01-0AE0
	CPU 314C-2DP
	6ES7 332-5HF00-0AB0
	6ES7 331-7NF10-0AB0
	6ES7 331-1KF01-0AB0
	CPU 313C
	CPU 313C-2PtP
Управление	SIEMENS S7-400
- подходящие платы ввода-вывода	6ES7 421-1BL01-0AA0
	6ES7 421-7BH01-0AB0
	6ES7 421-7DH00-0AA0
	6ES7 422-1BL00-0AA0
	6ES7 422-7BL00-0AB0
	6ES7 431-0HH0-0AB0
	6ES7 431-1KF00-0AB0
	6ES7 431-1KF10-0AB0
	6ES7 431-1KF20-0AB0
	6ES7 431-7KF00-0AB0
	6ES7 431-7KF10-0AB0
	6ES7 431-7QH00-0AB0
	6ES7 432-1HF00-0AB0
Управление	Schneider Electric Modicon TSX QUANTUM
- подходящие платы ввода-вывода	DDI 353
	DDI 841
	DDI 853
	DAI 340
	DAI 353
	DAI 440
	DAI 453
	DDO 353
	DDM 390
	ACI 030
	ACI 040
	ATI 030
	ARI 030
	AVI 030
	ACO 020
	ACO 130
	AVO 020
	EHC 105
	EHC 202
Управление	ALLEN-BRADLEY ControlLogix
- подходящие платы ввода-вывода	1756-IA16I
	1756-IB16D
	1756-IB16I
	1756-IB32
	1756-IH16I
	1756-OB32
	1756-IF8
	1756-IF16
	1756-HSC
	1756-M02AE
Управление	ALLEN-BRADLEY PLC 5
- подходящие платы ввода-вывода	1771 IBN
	1771 OBN
Управление	HONEYWELL Experion PKS C200
- подходящие платы ввода-вывода	TC-IDK 161
	TC-IDX 161
	TC-IDJ 161
	TC-IDD 321
	TC-ODD 321
	TC-IAH 161
Управление	ALLEN-BRADLEY SLC 500
- подходящие платы ввода-вывода	1746 OA16
	1746 OW16

Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы	IDC/FLK50 (1) = IDC/FLK50 (1) = черный
	IDC/FLK50 (2) = IDC/FLK50 (2) = коричневый
	IDC/FLK50 (3) = IDC/FLK50 (3) = красный
	IDC/FLK50 (4) = IDC/FLK50 (4) = оранжевый
	IDC/FLK50 (5) = IDC/FLK50 (5) = желтый
	IDC/FLK50 (6) = IDC/FLK50 (6) = зеленый
	IDC/FLK50 (7) = IDC/FLK50 (7) = синий
	IDC/FLK50 (8) = IDC/FLK50 (8) = фиолетовый
	IDC/FLK50 (9) = IDC/FLK50 (9) = серый
	IDC/FLK50 (10) = IDC/FLK50 (10) = белый
	IDC/FLK50 (11) = IDC/FLK50 (11) = белый-черный
	IDC/FLK50 (12) = IDC/FLK50 (12) = белый-коричневый
	IDC/FLK50 (13) = IDC/FLK50 (13) = белый-красный
	IDC/FLK50 (14) = IDC/FLK50 (14) = белый-оранжевый
	IDC/FLK50 (15) = IDC/FLK50 (15) = белый-желтый
	IDC/FLK50 (16) = IDC/FLK50 (16) = белый-зеленый
	IDC/FLK50 (17) = IDC/FLK50 (17) = белый-синий
	IDC/FLK50 (18) = IDC/FLK50 (18) = белый-фиолетовый
	IDC/FLK50 (19) = IDC/FLK50 (19) = белый-серый
	IDC/FLK50 (20) = IDC/FLK50 (20) = коричневый-черный
	IDC/FLK50 (21) = IDC/FLK50 (21) = коричневый-красный
	IDC/FLK50 (22) = IDC/FLK50 (22) = коричневый-оранжевый
	IDC/FLK50 (23) = IDC/FLK50 (23) = коричневый-желтый
	IDC/FLK50 (24) = IDC/FLK50 (24) = коричневый-зеленый
	IDC/FLK50 (25) = IDC/FLK50 (25) = коричневый-синий
	IDC/FLK50 (26) = IDC/FLK50 (26) = коричневый-фиолетовый
	IDC/FLK50 (27) = IDC/FLK50 (27) = коричневый-серый
	IDC/FLK50 (28) = IDC/FLK50 (28) = коричневый-белый
	IDC/FLK50 (29) = IDC/FLK50 (29) = зеленый-черный
	IDC/FLK50 (30) = IDC/FLK50 (30) = зеленый-коричневый
	IDC/FLK50 (31) = IDC/FLK50 (31) = зеленый-красный
	IDC/FLK50 (32) = IDC/FLK50 (32) = зеленый-оранжевый
	IDC/FLK50 (33) = IDC/FLK50 (33) = зеленый-синий
	IDC/FLK50 (34) = IDC/FLK50 (34) = зеленый-фиолетовый
	IDC/FLK50 (35) = IDC/FLK50 (35) = зеленый-серый
	IDC/FLK50 (36) = IDC/FLK50 (36) = зеленый-белый
	IDC/FLK50 (37) = IDC/FLK50 (37) = желтый-черный
	IDC/FLK50 (38) = IDC/FLK50 (38) = желтый-коричневый
	IDC/FLK50 (39) = IDC/FLK50 (39) = желтый-красный
	IDC/FLK50 (40) = IDC/FLK50 (40) = желтый-оранжевый
	IDC/FLK50 (41) = IDC/FLK50 (41) = желтый-синий
	IDC/FLK50 (42) = IDC/FLK50 (42) = желтый-фиолетовый
	IDC/FLK50 (43) = IDC/FLK50 (43) = желтый-серый
	IDC/FLK50 (44) = IDC/FLK50 (44) = желтый-белый
	IDC/FLK50 (45) = IDC/FLK50 (45) = серый-черный
	IDC/FLK50 (46) = IDC/FLK50 (46) = серый-коричневый
	IDC/FLK50 (47) = IDC/FLK50 (47) = серый-красный
	IDC/FLK50 (48) = IDC/FLK50 (48) = серый-оранжевый
	IDC/FLK50 (49) = IDC/FLK50 (49) = серый-желтый
	IDC/FLK50 (50) = IDC/FLK50 (50) = серый-зеленый

China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27060300
ECl@ss 4.1	27060300
ECl@ss 5.0	27242200
ECl@ss 5.1	27242200
ECl@ss 6.0	27249200
ECl@ss 7.0	27249205
ECl@ss 8.0	27249205
ECl@ss 9.0	27242220

ETIM 2.0	EC000237
ETIM 3.0	EC000237
ETIM 4.0	EC000237
ETIM 5.0	EC000237
ETIM 6.0	EC000237
ETIM 7.0	EC000237

UNSPSC 6.01	26121620
UNSPSC 7.0901	26121620
UNSPSC 11	26121620
UNSPSC 12.01	26121620
UNSPSC 13.2	26121620
UNSPSC 18.0	26121620
UNSPSC 19.0	26121620
UNSPSC 20.0	26121620
UNSPSC 21.0	26121620
