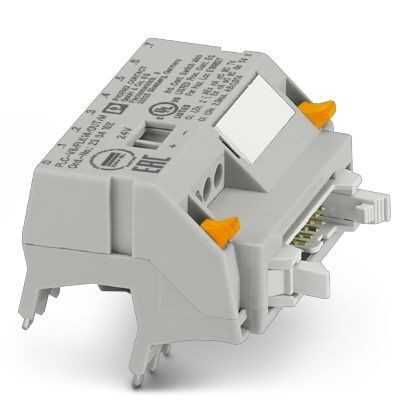

Адаптер V8 для 8 x PLC-INTERFACE (6,2 мм), yправлениеСистемная кабельная разводка выходных плат ПЛК, подключение 1Винтовые зажимы 1x, подключение 2IDC/FLK штыревой разъем 1x 14-полюсн., подключение 3Штекерное подключение (возможна установка на 8 клеммах PLC-INTERFACE), количество каналов8, логич. схемы управленияподключение к отрицательному полюсу
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Параметры подключения 3
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Параметры подключения 3
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 50 мм |
| Высота | 39 мм |
| Глубина | 56 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Номинальное напряжение UN | 24 В DC |
| Макс. допустимый ток (на ответвление) | 1 A (на каждую цепь передачи сигналов управления) |
| Макс. допустимый ток (раздельное питание) | 3 A |
| Полюсов | 14 |
| Индикатор состояния | LED зел. |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
4. Параметры подключения
| Наименование, подключение | Питание |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Количество точек подключения | 1 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
5. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Размер шага | 2, 54 мм |
6. Параметры подключения 3
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Штекерное подключение |
| Указание | возможна установка на 8 клеммах PLC-INTERFACE |
7. Поддерживаемые устройства управления
| Управление | ABB S800 I/O |
| - подходящие платы ввода-вывода | DO814 |
| DO818 | |
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV551 |
| ADV561 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV551 |
| NFDV561 | |
| Управление | MITSUBISHI MELSEC Q |
| - подходящие платы ввода-вывода | QX41 |
| QX41-S1 | |
| QX42 | |
| QX42-S1 | |
| QH42P | |
| Управление | MITSUBISHI MELSEC L |
| - подходящие платы ввода-вывода | LX41C4 |
| LX42C4 |
8. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27242700 |
| ECl@ss 5.1 | 27242700 |
| ECl@ss 6.0 | 27242200 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
