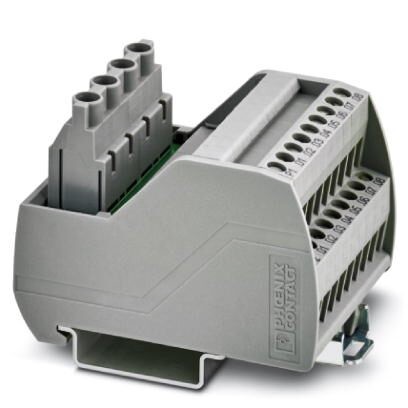

Модуль VARIOFACE для распределения питания с двумя шинами для распределения потенциалов (P1, P2), устанавливается на монтажную рейку NS 35. Ширина модуля 50,0 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Указание
| Тип указания | С изолированным корпусом |
| Указание | Полиамид PA, неусиленный, распределительные клеммные блоки из ПВХ |
2. Размеры
| Ширина | 50 мм |
| Высота | 65, 5 мм |
| Глубина | 50 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
4. Общие сведения
| Номинальное напряжение UN | 250 В AC/DC |
| Макс. нагрузочная способность на ответвление | 15 A |
| Суммарный ток | 30 A (на потенциал) |
| Разъем для подачи потенциала | на каждый потенциал (P1, P2) 2 питающие / 8 распределительных клемм |
| Монтажное положение | на выбор |
5. Параметры подключения
| Наименование, подключение | Питание |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Количество точек подключения | 2 |
| Сечение жесткого провода | 0, 2 мм² ... 6 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
6. Параметры подключения 2
| Наименование, подключение | Распределение |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Количество точек подключения | 16 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Стандарты и предписания
| Подключение согласно стандарту | CSA |
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное импульсное напряжение | 2, 2 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27400600 |
| ECl@ss 7.0 | 27400609 |
| ECl@ss 8.0 | 27400609 |
| ECl@ss 9.0 | 27400609 |
10. ETIM
| ETIM 4.0 | EC001894 |
| ETIM 5.0 | EC001894 |
| ETIM 6.0 | EC001894 |
| ETIM 7.0 | EC001894 |
11. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 19.0 | 39121432 |
