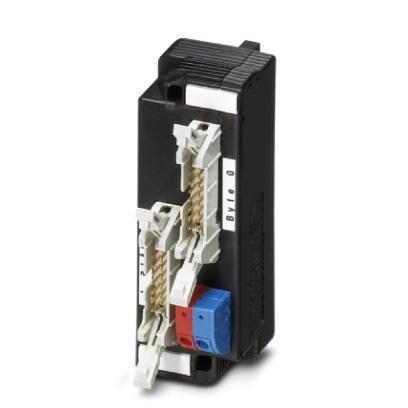

Фронтальный адаптер VARIOFACE, для модуля Schneider Electric Modicon M340
Характеристики
Оглавление 1. Указание
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Параметры подключения 3
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Параметры подключения 3
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения. |
| По отношению к соседним модулям (в направлении монтажной рейки) обеспечивается как минимум функциональная изоляция. Если система требует более высокой степени изоляции (базовой или усиленной), следует реализовать ее при помощи соответствующих мер (например, разделительных пластин). |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 60 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≥ IP54 (Место установки) |
3. Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
| 60 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| Макс. допустимое значение суммарного тока | 3 A (на системный кабель при питании от модуля) |
| 10 A (при подаче питания через фронтальный адаптер) | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Нормальный режим работы | 100 % ED |
4. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
5. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 2 |
| Полюсов | 14 |
| Размер шага | 2, 54 мм |
6. Параметры подключения 2
| Наименование, подключение | Питание |
| Тип подключения | Пружинные зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Количество точек подключения | 1 |
| Полюсов | 2 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Размер шага | 5 мм |
7. Параметры подключения 3
| Наименование, подключение | Крепление на карте ввода-вывода |
| Тип подключения | Винтовые зажимы |
| Момент затяжки | 0, 4 Нм |
8. Поддерживаемые устройства управления
| Управление | Schneider Electric Modicon M340 |
| - подходящие платы ввода-вывода | BMX DDI 1602 |
| BMX DDI 1603 | |
| BMX DAI 1602 | |
| BMX DAI 1603 | |
| BMX DDO 1602 | |
| BMX DDO 1612 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
11. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
12. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
