Описание
Характеристики

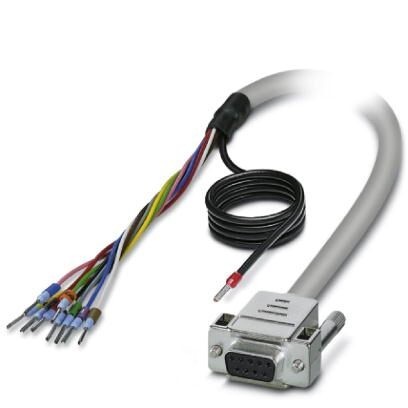

Подготовленный экранированный круглый кабельподключение 1отдельные жилы (9-полюсн.) (Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля.)подключение 2Гнездовая контактная часть разъема D-SUB (1x 9-полюсн.)длина кабеля0,5 м
Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| ≥ IP54 (Место установки) |
2. Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A (50 °C) |
| 1 A (70 °C) | |
| Длина кабеля | 0, 5 м |
| Наружный диаметр кабеля | 6, 7 мм ±0, 5 мм |
| Отдельная жила, сечение | 0, 25 мм² |
| Отдельная жила, сечение [AWG] | 24 |
| Отдельный провод, количество жил | 14 |
| Отдельная жила, материал | медь, полир. |
| Диаметр проводника вкл. изоляцию | 1, 2 мм ±0, 05 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 58 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 108 мм |
| Циклы изгибания | 5000 (при радиусе ≥ 15x внешнего диаметра) |
| Экранировка | есть |
| Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % | |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (при 20 °C) |
| Проводники - сопротивление | ≤ 80 Ом/км (при 20 °C) |
| Внешняя оболочка, материал | Полутвердый ПВХ |
| Внешняя оболочка, цвет | серый |
| Нормальный режим работы | 100 % ED |
3. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Гнездовая контактная часть разъема D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 9 |
| Момент затяжки | 0, 2 Нм |
| Циклы установки | >200 |
4. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | отдельные жилы |
| Полюсов | 9 |
| Указание | Жилы промаркированы и оснащены наконечниками. Экранирующая оплетка выведена на отдельный конец кабеля. |
| Отдельный конец кабеля имеет длину прибл. 0, 5 м (H05V-K 1 мм², черный) |
5. Стандарты и предписания
| Негорючесть | UL VW-1 |
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Подключение согласно стандарту | CUL |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 125 В |
| Расчетное импульсное напряжение | 1, 2 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
6. Поддерживаемые устройства управления
| Управление | универсальный |
7. Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB9 (1) = белый |
| D-SUB9 (2) = коричневый | |
| D-SUB9 (3) = зеленый | |
| D-SUB9 (4) = желтый | |
| D-SUB9 (5) = серый | |
| D-SUB15 (6) = розовый | |
| D-SUB9 (7) = синий | |
| D-SUB9 (8) = красный | |
| D-SUB9 (9) = черный |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249205 |
| ECl@ss 8.0 | 27249205 |
| ECl@ss 9.0 | 27242220 |
10. ETIM
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| ETIM 7.0 | EC000237 |
11. UNSPSC
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 18.0 | 26121620 |
| UNSPSC 19.0 | 26121620 |
| UNSPSC 20.0 | 26121620 |
| UNSPSC 21.0 | 26121620 |
