Описание
Характеристики

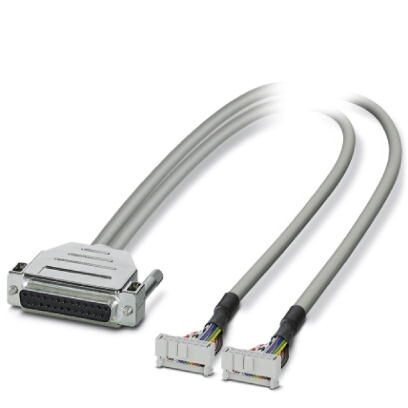

Подготовленный круглый кабельyправлениеABB S800 I/Oподключение 1Гнездовая контактная часть разъема D-SUB (1x 25-полюсн.)подключение 2IDC/FLK коммутационная плата (2x 14-полюсн.)длина кабеля3 м
Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≥ IP54 (Место установки) |
2. Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A (50 °C) |
| 0, 6 A (70 °C) | |
| Длина кабеля | 3 м |
| Наружный диаметр кабеля | 2x 6, 4 мм ±0, 4 мм |
| Отдельная жила, сечение | 0, 14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельный провод, количество жил | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Диаметр проводника вкл. изоляцию | 1 мм ±0, 03 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 55 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 104 мм |
| Циклы изгибания | 5000 (при радиусе ≥ 15x внешнего диаметра) |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Экранировка | нет |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (20 °C) |
| Проводники - сопротивление | ≤ 145 Ом/км (20 °C) |
| Внешняя оболочка, цвет | серый |
| Нормальный режим работы | 100 % ED |
3. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 2 |
| Полюсов | 14 |
| Циклы установки | >50 |
| Размер шага | 2, 54 мм |
4. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Подключение согласно стандарту | МЭК 60807-2 |
| DIN 41652 | |
| Тип подключения | Гнездовая контактная часть разъема D-SUB |
| Резьба винтов | M2, 5 |
| Количество точек подключения | 1 |
| Полюсов | 25 |
| Момент затяжки | 0, 2 Нм |
| Циклы установки | >200 |
| Подключаемые каналы | 16 |
5. Стандарты и предписания
| Негорючесть | UL VW-1 |
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
6. Поддерживаемые устройства управления
| Управление | ABB S800 I/O |
| - подходящие платы ввода-вывода | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 |
7. Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | D-SUB25 (1) = IDC/FLK14-1 (9) = серый |
| D-SUB25 (2) = IDC/FLK14-1 (10) = белый | |
| D-SUB25 (3) = IDC/FLK14-1 (1) = черный | |
| D-SUB25 (4) = IDC/FLK14-1 (3) = красный | |
| D-SUB25 (5) = IDC/FLK14-1 (5) = желтый | |
| D-SUB25 (6) = IDC/FLK14-1 (7) = синий | |
| D-SUB25 (7) = IDC/FLK14-2 (1) = черный | |
| D-SUB25 (8) = IDC/FLK14-2 (3) = красный | |
| D-SUB25 (9) = IDC/FLK14-2 (5) = желтый | |
| D-SUB25 (10) = IDC/FLK14-2 (7) = синий | |
| D-SUB25 (11) = IDC/FLK14-2 (9) = серый | |
| D-SUB25 (12) = IDC/FLK14-2 (10) = белый | |
| D-SUB25 (13) = | |
| D-SUB25 (14) = IDC/FLK14-1 (11) = белый-черный | |
| D-SUB25 (15) = IDC/FLK14-1 (12) = белый-коричневый | |
| D-SUB25 (16) = IDC/FLK14-1 (2) = коричневый | |
| D-SUB25 (17) = IDC/FLK14-1 (4) = оранжевый | |
| D-SUB25 (18) = IDC/FLK14-1 (6) = зеленый | |
| D-SUB25 (19) = IDC/FLK14-1 (8) = фиолетовый | |
| D-SUB25 (20) = IDC/FLK14-2 (2) = коричневый | |
| D-SUB25 (21) = IDC/FLK14-2 (4) = оранжевый | |
| D-SUB25 (22) = IDC/FLK14-2 (6) = зеленый | |
| D-SUB25 (23) = IDC/FLK14-2 (8) = фиолетовый | |
| D-SUB25 (24) = IDC/FLK14-2 (11) = белый-черный | |
| D-SUB25 (25) = IDC/FLK14-2 (12) = белый-коричневый |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249205 |
| ECl@ss 8.0 | 27249205 |
| ECl@ss 9.0 | 27242220 |
10. ETIM
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| ETIM 7.0 | EC000237 |
11. UNSPSC
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 18.0 | 26121620 |
| UNSPSC 19.0 | 26121620 |
| UNSPSC 20.0 | 26121620 |
| UNSPSC 21.0 | 26121620 |
Характеристики
Бренд
PHOENIX CONTACT
