Кабель CABLE-FCN40/1X50/ 2,0M/IM/MEL купить в интернет-магазине Гипермаркет систем безопасности Shop.SnabCo.ru

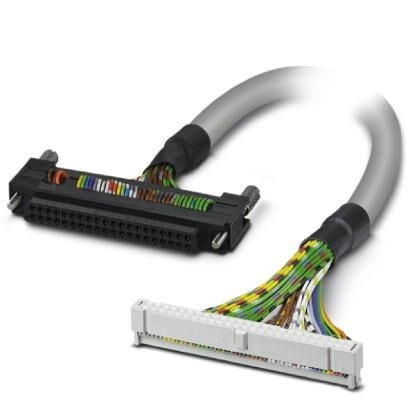

Кабель CABLE-FCN40/1X50/ 2,0M/IM/MEL

Описание

Характеристики

Подготовленный круглый кабельyправлениеMitsubishi Electric MELSEC L, MELSEC Q, Honeywell MasterLogic ML200подключение 1Разъем Fujitsu (1x 40-полюсн.)подключение 2IDC/FLK коммутационная плата (1x 50-полюсн.)длина кабеля2 м

Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях)
-10 °C ... 70 °C (подвижный монтаж)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. рабочая высота ≤ 2000 м
Степень защиты IP00
≥ IP54 (Место установки)
2. Общие сведения
Макс. допустимое рабочее напряжение 25 В AC
60 В DC
Нагрузочная способность по току на 1 цепь, макс. 1 A (50 °C)
0, 6 A (70 °C)
Длина кабеля 2 м
Наружный диаметр кабеля 9, 9 мм ±0, 4 мм
Отдельная жила, сечение 0, 14 мм²
Отдельная жила, сечение [AWG] 26
Отдельный провод, количество жил 7
Отдельная жила, материал Медь, оцинкованная
Диаметр проводника вкл. изоляцию 1 мм ±0, 03 мм
Минимальный радиус изгиба, при жесткой прокладке 82 мм
Минимальный радиус изгиба, при подвижной прокладке 155 мм
Циклы изгибания 5000 (при радиусе ≥ 15x внешнего диаметра)
Экранировка нет
Проводники - сопротивление изоляции ≥ 20 МОм/км (20 °C)
Проводники - сопротивление ≤ 145 Ом/км (20 °C)
Внешняя оболочка, материал Полутвердый ПВХ
Внешняя оболочка, цвет серый
Нормальный режим работы 100 % ED
3. Параметры подключения
Наименование, подключение Уровень полевых устройств
Подключение согласно стандарту МЭК 60603-13
Тип подключения IDC/FLK коммутационная плата
Количество точек подключения 1
Полюсов 50
Циклы установки >50
Размер шага 2, 54 мм
4. Параметры подключения 2
Наименование, подключение Уровень управления
Тип подключения Разъем Fujitsu
Количество точек подключения 1
Полюсов 40
Циклы установки >50
5. Стандарты и предписания
Негорючесть UL VW-1
CSA FT-1
МЭК 60332-1-2
VDE 0842, часть 332-1-2
МЭК 60332-3-22
Маслостойкость против брызг
Бензостойкость против брызг
Наименование Воздушные пути и пути утечки
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 63 В
Расчетное импульсное напряжение 0, 6 кВ
Изоляция Функциональная изоляция
Степень загрязнения 2
Категория перенапряжения II
6. Поддерживаемые устройства управления
Управление MITSUBISHI MELSEC Q
- подходящие платы ввода-вывода QX41
QX41-S1
QX42
QX42-S1
QX71
QX72
QY41P
QY42P
QY71
QH42P
QY82P
Управление MITSUBISHI MELSEC L
- подходящие платы ввода-вывода LX41C4
LX42C4
LY41NT1P
LY42NT1P
LY41PT1P
LY42PT1P
Управление Honeywell MasterLogic 200
- подходящие платы ввода-вывода 2MLQ-TR4A
2MLQ-TR8A
2MLQ-TR4B
2MLQ-TR8B
7. Цветовой код
Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы Fujitsu40 (A1) = IDC/FLK50 (11) = черный
Fujitsu40 (B1) = IDC/FLK50 (1) = коричневый
Fujitsu40 (A2) = IDC/FLK50 (48) = красный
Fujitsu40 (B2) = IDC/FLK50 (38) = оранжевый
Fujitsu40 (A5) = IDC/FLK50 (46) = желтый
Fujitsu40 (B5) = IDC/FLK50 (22) = зеленый
Fujitsu40 (A6) = IDC/FLK50 (45) = синий
Fujitsu40 (B6) = IDC/FLK50 (21) = фиолетовый
Fujitsu40 (A7) = IDC/FLK50 (44) = серый
Fujitsu40 (B7) = IDC/FLK50 (20) = белый
Fujitsu40 (A8) = IDC/FLK50 (43) = белый-черный
Fujitsu40 (B8) = IDC/FLK50 (19) = белый-коричневый
Fujitsu40 (A9) = IDC/FLK50 (42) = белый-красный
Fujitsu40 (B9) = IDC/FLK50 (18) = белый-оранжевый
Fujitsu40 (A10) = IDC/FLK50 (41) = белый-желтый
Fujitsu40 (B10) = IDC/FLK50 (17) = белый-зеленый
Fujitsu40 (A11) = IDC/FLK50 (40) = белый-синий
Fujitsu40 (B11) = IDC/FLK50 (16) = белый-фиолетовый
Fujitsu40 (A12) = IDC/FLK50 (39) = белый-серый
Fujitsu40 (B12) = IDC/FLK50 (15) = коричневый-черный
Fujitsu40 (A13) = IDC/FLK50 (34) = коричневый-красный
Fujitsu40 (B13) = IDC/FLK50 (10) = коричневый-оранжевый
Fujitsu40 (A14) = IDC/FLK50 (33) = коричневый-желтый
Fujitsu40 (B14) = IDC/FLK50 (9) = коричневый-зеленый
Fujitsu40 (A15) = IDC/FLK50 (32) = коричневый-синий
Fujitsu40 (B15) = IDC/FLK50 (8) = коричневый-фиолетовый
Fujitsu40 (A16) = IDC/FLK50 (31) = коричневый-серый
Fujitsu40 (B16) = IDC/FLK50 (7) = коричневый-белый
Fujitsu40 (A17) = IDC/FLK50 (30) = зеленый-черный
Fujitsu40 (B17) = IDC/FLK50 (6) = зеленый-коричневый
Fujitsu40 (A18) = IDC/FLK50 (29) = зеленый-красный
Fujitsu40 (B18) = IDC/FLK50 (5) = зеленый-оранжевый
Fujitsu40 (A19) = IDC/FLK50 (28) = зеленый-синий
Fujitsu40 (B19) = IDC/FLK50 (4) = зеленый-фиолетовый
Fujitsu40 (A20) = IDC/FLK50 (27) = зеленый-серый
Fujitsu40 (B20) = IDC/FLK50 (3) = зеленый-белый
8. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.0 27060300
ECl@ss 4.1 27060300
ECl@ss 5.0 27242200
ECl@ss 5.1 27242200
ECl@ss 6.0 27249200
ECl@ss 7.0 27249205
ECl@ss 8.0 27249205
ECl@ss 9.0 27242220
10. ETIM
ETIM 2.0 EC000237
ETIM 3.0 EC000237
ETIM 4.0 EC000237
ETIM 5.0 EC000237
ETIM 6.0 EC000237
ETIM 7.0 EC000237
11. UNSPSC
UNSPSC 6.01 26121620
UNSPSC 7.0901 26121620
UNSPSC 11 26121620
UNSPSC 12.01 26121620
UNSPSC 13.2 26121620
UNSPSC 18.0 26121620
UNSPSC 19.0 26121620
UNSPSC 20.0 26121620
UNSPSC 21.0 26121620
