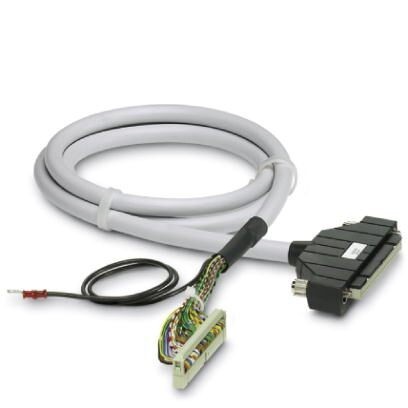

Подготовленный круглый кабельyправлениеYokogawa CS3000 CentumVP (ADV561, ADV161)подключение 1IDC/FLK коммутационная плата (1x 50-полюсн.)подключение 2Yokogawa, совместимы с KS (1x 50-полюсн.)длина кабеля2 м
Характеристики
Оглавление 1. Указание
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Параметры подключения 3
7. Стандарты и предписания
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Параметры подключения 3
7. Стандарты и предписания
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | При использовании напряжения SELV / PELV ( ≤ 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≥ IP54 (Место установки) |
3. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Нагрузочная способность по току на 1 цепь, макс. | 500 мА (в развернутом состоянии) |
| Длина кабеля | 2 м |
| Наружный диаметр кабеля | 9, 8 мм ±0, 4 мм (40 контактов) |
| 11 мм ±0, 4 мм (50-полюсн.) | |
| Отдельная жила, сечение | 0, 14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельный провод, количество жил | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Диаметр проводника вкл. изоляцию | 1 мм ±0, 03 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 102 мм (40 контактов) |
| 114 мм (50-полюсн.) | |
| Минимальный радиус изгиба, при подвижной прокладке | 184 мм (40 контактов) |
| 205 мм (50-полюсн.) | |
| Циклы изгибания | >5000 |
| Экранировка | есть |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (при 20 °C) |
| Проводники - полное сопротивление | около 120 Ω |
| Проводники - сопротивление | ≤ 145 Ом/км (при 20 °C) |
| Проводники - емкость | около 130 пФ/м |
| Внешняя оболочка, материал | Полутвердый ПВХ |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Нормальный режим работы | 100 % ED |
4. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Yokogawa, совместимы с KS |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Момент затяжки | 0, 5 Нм (Резьбовые элементы) |
| Циклы установки | >50 |
5. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Циклы установки | >50 |
| Размер шага | 2, 54 мм |
6. Параметры подключения 3
| Наименование, подключение | Крепление на карте ввода-вывода |
| Тип подключения | Винтовые зажимы |
| Момент затяжки | 0, 5 Нм |
7. Стандарты и предписания
| Негорючесть | UL VW-1 |
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
8. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV161 |
| ADV561 | |
| AAR145 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV161 |
| NFDV561 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249205 |
| ECl@ss 8.0 | 27249205 |
| ECl@ss 9.0 | 27242220 |
11. ETIM
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| ETIM 7.0 | EC000237 |
12. UNSPSC
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 18.0 | 26121620 |
| UNSPSC 19.0 | 26121620 |
| UNSPSC 20.0 | 26121620 |
| UNSPSC 21.0 | 26121620 |
Характеристики
Бренд
PHOENIX CONTACT
