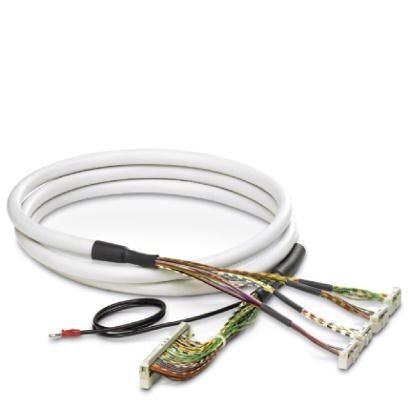

Подготовленный экранированный круглый кабельyправлениеYokogawa CS3000 CentumVP (ADV561, ADV161)подключение 1IDC/FLK коммутационная плата (1x 50-полюсн.)подключение 2IDC/FLK коммутационная плата (4x 14-полюсн.)длина кабеля2 м
Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
2. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Нагрузочная способность по току на 1 цепь, макс. | 500 мА (температура окружающей среды до 55 °C) |
| Длина кабеля | 2 м |
| Наружный диаметр кабеля | 11 мм |
| Отдельная жила, сечение | 0, 14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельный провод, количество жил | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Экранировка | есть |
| Проводники - сопротивление изоляции | около 153 МОм/км |
| Проводники - полное сопротивление | около 120 Ω |
| Проводники - сопротивление | около 155 Ом/км |
| Проводники - емкость | около 130 пФ/м |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый RAL 7035 |
3. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 4 |
| Полюсов | 14 |
| Размер шага | 2, 54 мм |
4. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Размер шага | 2, 54 мм |
5. Стандарты и предписания
| Негорючесть | МЭК 60332-3-22 |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Бензостойкость | против брызг |
6. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV161 |
| ADV561 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV161 |
| NFDV561 |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249205 |
| ECl@ss 8.0 | 27249205 |
| ECl@ss 9.0 | 27242220 |
9. ETIM
| ETIM 2.0 | EC000237 |
| ETIM 3.0 | EC000237 |
| ETIM 4.0 | EC000237 |
| ETIM 5.0 | EC000237 |
| ETIM 6.0 | EC000237 |
| ETIM 7.0 | EC000237 |
10. UNSPSC
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 18.0 | 26121620 |
| UNSPSC 19.0 | 26121620 |
| UNSPSC 20.0 | 26121620 |
| UNSPSC 21.0 | 26121620 |
Характеристики
Бренд
PHOENIX CONTACT
