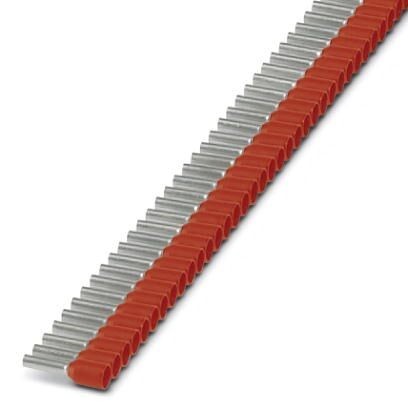

Кабельные наконечники в лентах, 1,0 мм², длина наконечника 8 мм, с пластиковыми втулками, согласно DIN 46228-4, красные, для работы с CRIMPFOX 4 IN 1, 10 полос с 50 наконечниками в каждой.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Стандарты и предписания
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Размеры
| Длина (b) | 14 мм |
| Длина зачищаемой части, макс. | 11 мм |
| Длина наконечника | 8 мм |
| Внутренний размер изолирующих бортиков (d) | 3 мм |
| Диаметр наконечника | 1, 5 мм |
| Толщина изолирующей втулки | 0, 3 мм |
| Толщина стенки гильзы | 0, 15 мм |
2. Окружающие условия
| Температура при кратковременном токе | 120 °C |
| Температура продолжительного воздействия, макс | 105 °C (-40 °C без нагрузки / 0 °C с динамической нагрузкой) |
3. Общие сведения
| Цвет | красный |
| Составная часть | не содержит силикона и галогенов |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал | CU-DHP |
| Покрытие | оцинкованы гальваническим методом |
| Класс проводника | гибкие проводники, класс 2, 5, 6 / B, C, K, M |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
| Дизайн согласно со стандартом | DIN 46228-4 2017-05 |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 5.0 | 27400200 |
| ECl@ss 5.1 | 27400200 |
| ECl@ss 6.0 | 27400200 |
| ECl@ss 7.0 | 27400201 |
| ECl@ss 8.0 | 27400201 |
| ECl@ss 9.0 | 27400201 |
7. ETIM
| ETIM 4.0 | EC000005 |
| ETIM 5.0 | EC000005 |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
8. UNSPSC
| UNSPSC 13.2 | 27121703 |
| UNSPSC 18.0 | 27121703 |
| UNSPSC 19.0 | 27121703 |
| UNSPSC 20.0 | 27121703 |
| UNSPSC 21.0 | 27121703 |
