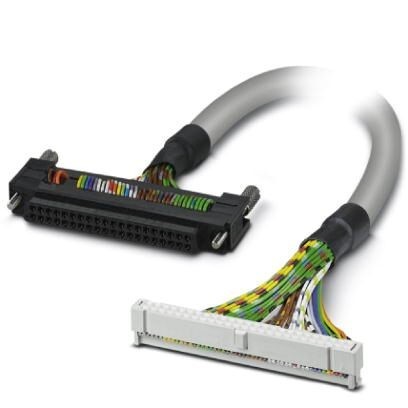

Круглый кабель CABLE-FCN40/1X50/10,0M/M340

Круглый кабель CABLE-FCN40/1X50/10,0M/M340

Бренд:Phoenix Contact
К сравнению
В избранное
Поделиться
Артикул:AF156152
Круглый кабель CABLE-FCN40/1X50/10,0M/M340
Бренд
PHOENIX CONTACT
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Категории: Кабельная продукция
Описание
Характеристики

Подготовленный круглый кабельyправлениеMODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K)подключение 1Разъем Fujitsu (1x 40-полюсн.)подключение 2IDC/FLK коммутационная плата (1x 50-полюсн.)длина кабеля10 м


Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Параметры подключения
4. Параметры подключения 2
5. Стандарты и предписания
6. Поддерживаемые устройства управления
7. Цветовой код
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях)
-10 °C ... 70 °C (подвижный монтаж)
Температура окружающей среды (хранение/транспорт)-40 °C ... 80 °C
Макс. рабочая высота≤ 2000 м
Степень защитыIP00
≥ IP54 (Место установки)
2. Общие сведения
Макс. допустимое рабочее напряжение25 В  AC
60 В  DC
Нагрузочная способность по току на 1 цепь, макс.1 A (50  °C)
0, 6 A (70 °C)
Длина кабеля10 м
Наружный диаметр кабеля9, 9 мм ±0, 4  мм
Отдельная жила, сечение0, 14 мм²
Отдельная жила, сечение [AWG]26
Отдельный провод, количество жил7
Отдельная жила, материалМедь, оцинкованная
Диаметр проводника вкл. изоляцию1 мм ±0, 03  мм
Минимальный радиус изгиба, при жесткой прокладке82 мм
Минимальный радиус изгиба, при подвижной прокладке155 мм
Циклы изгибания5000 (при радиусе ≥ 15x внешнего диаметра)
Экранировканет
Проводники - сопротивление изоляции≥ 20 МОм/км (20  °C)
Проводники - сопротивление≤ 145 Ом/км (20  °C)
Внешняя оболочка, материалПолутвердый ПВХ
Внешняя оболочка, цветсерый
Нормальный режим работы100 % ED
3. Параметры подключения
Наименование, подключениеУровень полевых устройств
Подключение согласно стандартуМЭК  60603-13
Тип подключенияIDC/FLK коммутационная плата
Количество точек подключения1
Полюсов50
Циклы установки>50
Размер шага2, 54 мм
4. Параметры подключения 2
Наименование, подключениеУровень управления
Тип подключенияРазъем Fujitsu
Количество точек подключения1
Полюсов40
Циклы установки>50
5. Стандарты и предписания
НегорючестьUL  VW-1
CSA FT-1
МЭК  60332-1-2
VDE  0842, часть  332-1-2
МЭК  60332-3-22
Маслостойкостьпротив брызг
Бензостойкостьпротив брызг
НаименованиеВоздушные пути и пути утечки
Стандарты / нормативные документыDIN  EN  50178
Расчетное напряжение изоляции63 В
Расчетное импульсное напряжение0, 6 кВ
ИзоляцияФункциональная изоляция
Степень загрязнения2
Категория перенапряженияII
6. Поддерживаемые устройства управления
УправлениеSchneider Electric Modicon M340
- подходящие платы ввода-выводаBMX DDI 3202K
BMX DDI 6402K
BMX DD0 3202K
BMX DD0 6402K
BMX DDM 3202K
7. Цветовой код
Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилыFujitsu40 (A1) = IDC/FLK50 (47) = черный
Fujitsu40 (B1) = IDC/FLK50 (37) = коричневый
Fujitsu40 (A2) = IDC/FLK50 (35) = красный
Fujitsu40 (B2) = IDC/FLK50 (25) = оранжевый
Fujitsu40 (A3) = IDC/FLK50 (46) = желтый
Fujitsu40 (B3) = IDC/FLK50 (45) = зеленый
Fujitsu40 (A4) = IDC/FLK50 (44) = синий
Fujitsu40 (B4) = IDC/FLK50 (43) = фиолетовый
Fujitsu40 (A5) = IDC/FLK50 (42) = серый
Fujitsu40 (B5) = IDC/FLK50 (41) = белый
Fujitsu40 (A6) = IDC/FLK50 (40) = белый-черный
Fujitsu40 (B6) = IDC/FLK50 (39) = белый-коричневый
Fujitsu40 (A7) = IDC/FLK50 (34) = белый-красный
Fujitsu40 (B7) = IDC/FLK50 (33) = белый-оранжевый
Fujitsu40 (A8) = IDC/FLK50 (32) = белый-желтый
Fujitsu40 (B8) = IDC/FLK50 (31) = белый-зеленый
Fujitsu40 (A9) = IDC/FLK50 (30) = белый-синий
Fujitsu40 (B9) = IDC/FLK50 (29) = белый-фиолетовый
Fujitsu40 (A10) = IDC/FLK50 (28) = белый-серый
Fujitsu40 (B10) = IDC/FLK50 (27) = коричневый-черный
Fujitsu40 (A11) = IDC/FLK50 (23) = коричневый-красный
Fujitsu40 (B11) = IDC/FLK50 (13) = коричневый-оранжевый
Fujitsu40 (A12) = IDC/FLK50 (11) = коричневый-желтый
Fujitsu40 (B12) = IDC/FLK50 (1) = коричневый-зеленый
Fujitsu40 (A13) = IDC/FLK50 (22) = коричневый-синий
Fujitsu40 (B13) = IDC/FLK50 (21) = коричневый-фиолетовый
Fujitsu40 (A14) = IDC/FLK50 (20) = коричневый-серый
Fujitsu40 (B14) = IDC/FLK50 (19) = коричневый-белый
Fujitsu40 (A15) = IDC/FLK50 (18) = зеленый-черный
Fujitsu40 (B15) = IDC/FLK50 (17) = зеленый-коричневый
Fujitsu40 (A16) = IDC/FLK50 (16) = зеленый-красный
Fujitsu40 (B16) = IDC/FLK50 (15) = зеленый-оранжевый
Fujitsu40 (A17) = IDC/FLK50 (10) = зеленый-синий
Fujitsu40 (B17) = IDC/FLK50 (9) = зеленый-фиолетовый
Fujitsu40 (A18) = IDC/FLK50 (8) = зеленый-серый
Fujitsu40 (B18) = IDC/FLK50 (7) = зеленый-белый
Fujitsu40 (A19) = IDC/FLK50 (6) = желтый-черный
Fujitsu40 (B19) = IDC/FLK50 (5) = желтый-коричневый
Fujitsu40 (A20) = IDC/FLK50 (4) = желтый-красный
Fujitsu40 (B20) = IDC/FLK50 (3) = желтый-оранжевый
8. Соответствие экологическим нормам
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
9. eCl@ss
ECl@ss 4.027060300
ECl@ss 4.127060300
ECl@ss 5.027242200
ECl@ss 5.127242200
ECl@ss 6.027249200
ECl@ss 7.027249205
ECl@ss 8.027249205
ECl@ss 9.027242220
10. ETIM
ETIM 2.0EC000237
ETIM 3.0EC000237
ETIM 4.0EC000237
ETIM 5.0EC000237
ETIM 6.0EC000237
ETIM 7.0EC000237
11. UNSPSC
UNSPSC 6.0126121620
UNSPSC 7.090126121620
UNSPSC 1126121620
UNSPSC 12.0126121620
UNSPSC 13.226121620
UNSPSC 18.026121620
UNSPSC 19.026121620
UNSPSC 20.026121620
UNSPSC 21.026121620
