Описание
Характеристики

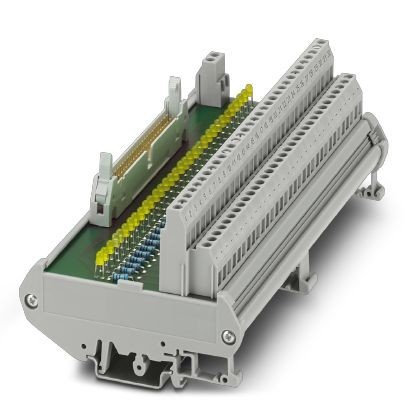

32-канальный модуль со светодиодным индикатором и разъемом для 2 проводниковобщий отрицательный потенциал (для выходной платы устройства управления Delta V)
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | При использовании напряжения SELV / PELV ( ≤ 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. |
| По отношению к соседним модулям (в направлении монтажной рейки) обеспечивается как минимум функциональная изоляция. Если система требует более высокой степени изоляции (базовой или усиленной), следует реализовать ее при помощи соответствующих мер (например, разделительных пластин). |
2. Размеры
| Ширина | 168, 5 мм |
| Высота | 90 мм |
| Глубина | 66 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≥ IP54 (Место установки) |
4. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Номинальное напряжение UN | 24 В DC |
| Макс. допустимый ток | 1 A (на цепь) |
| Макс. допустимое значение суммарного тока | 5 A (KL/KL) |
| Полюсов | 50 |
| Индикатор состояния | LED желт. |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
5. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Размер шага | 2, 54 мм |
7. Поддерживаемые устройства управления
| Управление | Emerson DeltaV |
| - подходящие платы ввода-вывода | VE4002S1T2B6 |
8. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27242700 |
| ECl@ss 5.1 | 27242700 |
| ECl@ss 6.0 | 27242200 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
PHOENIX CONTACT
