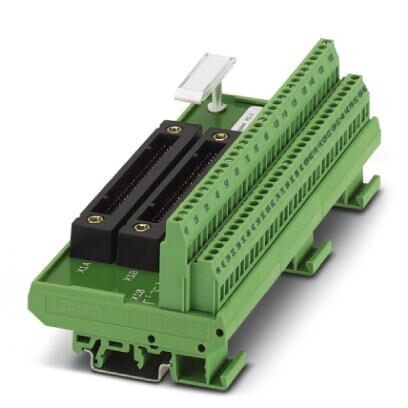

Интерфейсный модуль VARIOFACE с винтовым зажимом, для модулей Yokogawa RTD AAR145.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | По отношению к соседним модулям (в направлении монтажной рейки) обеспечивается как минимум функциональная изоляция. Если система требует более высокой степени изоляции (базовой или усиленной), следует реализовать ее при помощи соответствующих мер (например, разделительных пластин). |
2. Размеры
| Ширина | 169 мм |
| Высота | 77 мм |
| Глубина | 57, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| ≥ IP54 (Место установки) |
4. Общие сведения
| Номинальное напряжение UN | ≤ 30 В DC |
| Макс. допустимый ток | 100 мА |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
5. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
| Указание | Подходящие системные кабелиPhoenix Contact YUC50, Yokogawa AKB331 |
| Момент затяжки | 0, 5 Нм |
7. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | AAR145 |
8. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
