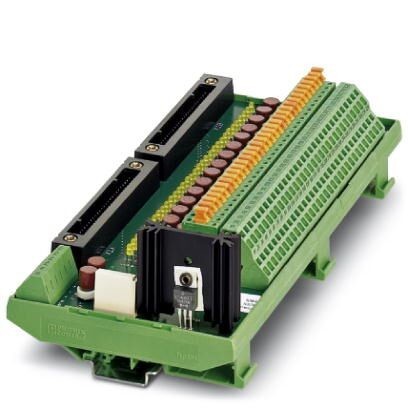

Модуль ввода VARIOFACE с пружинными клеммами, 32 канала, резервный соединительный штекер для модулей ввода Yokogawa ADV151, ADV161.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Общие сведения
6. Параметры подключения
7. Параметры подключения 2
8. Поддерживаемые устройства управления
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Общие сведения
6. Параметры подключения
7. Параметры подключения 2
8. Поддерживаемые устройства управления
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Указание | При использовании напряжения SELV / PELV ( ≤ 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. |
| По отношению к соседним модулям (в направлении монтажной рейки) обеспечивается как минимум функциональная изоляция. Если система требует более высокой степени изоляции (базовой или усиленной), следует реализовать ее при помощи соответствующих мер (например, разделительных пластин). |
2. Размеры
| Ширина | 232 мм |
| Высота | 112 мм |
| Глубина | 65, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≥ IP54 (Место установки) |
4. Выходные данные
| Наименование | K1 |
| Исполнение контакта | Сдв. контакт, 1 замыкатель |
| Материал контакта | AgNi 90/10, + золотое покрытие 5 мкм |
| Максимальное напряжение переключения | 48 В DC |
| ≤ 25 В AC | |
| Минимальное напряжение переключения | 5 В DC |
| Макс. ток продолжительной нагрузки | 1 A |
| Минимальный коммутационный ток | 1 мА |
| Мощность отключения (активная нагрузка), максимальная | 24 Вт (24 В DC) |
| 48 Вт (48 B DC) | |
| 25 ВА (25 B AC) | |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
5. Общие сведения
| Номинальное напряжение UN | 24 В DC |
| 19, 2 В DC ... 30 В DC | |
| Макс. допустимый ток | 63 мА (на цепь, с инертным предохранителем 63 мА, учитывать изменение характеристик) |
| Макс. допустимое значение суммарного тока | 2 A (с предохранителем (2 AT), следует учитывать снижение характеристик) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
6. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Пружинный зажим |
| Количество точек подключения | 1 |
| Полюсов | 64 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
| Указание | Подходящие системные кабелиPhoenix Contact YUC50, Yokogawa AKB331 |
| Момент затяжки | 0, 5 Нм |
8. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV151 |
| ADV161 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV151 |
| NFDV161 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В DC |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
10. Соответствие экологическим нормам
| REACh SVHC | Cadmium oxide 1306-19-0 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
12. ETIM
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
13. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
