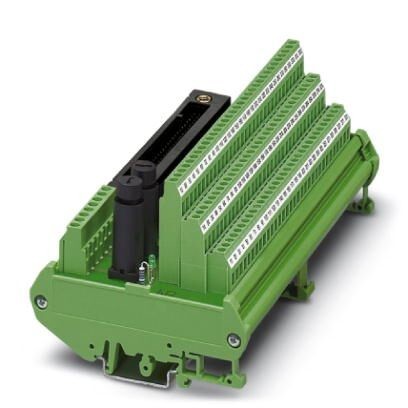

32-канальный модуль с винтовыми клеммами для 3 проводов и резервной схемой питания. Предназначен для плат Yokogawa ADV151 и ADV551.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | При использовании напряжения SELV / PELV ( ≤ 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. |
| Относительно соседних модулей (по направлению к несущей рейке) необходимо учитывать соответствующие требования к изоляции (базовая или усиленная изоляция), приняв необходимые меры (например, используя разделительные пластины). |
2. Размеры
| Ширина | 174 мм |
| Высота | 90 мм |
| Глубина | 79, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≤ IP54 |
4. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Номинальное напряжение UN | 24 В DC |
| Макс. допустимый ток (на ответвление) | 1 A |
| Макс. допустимый ток | 1 A (на ветвь) |
| Макс. допустимое значение суммарного тока | 2 A (отдельный блок питания , TU = 70 °C) |
| Полюсов | 50 |
| Индикатор состояния | LED зел. |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
5. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Количество точек подключения | 96 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Размер шага | 5, 08 мм |
6. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Указание | Подходящие системные кабелиPhoenix Contact YUC50, Yokogawa AKB331 |
| Момент затяжки | 0, 5 Нм |
7. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV151 |
| ADV161 | |
| ADV551 | |
| ADV561 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV151 |
| NFDV161 | |
| NFDV551 | |
| NFDV561 |
8. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
PHOENIX CONTACT
