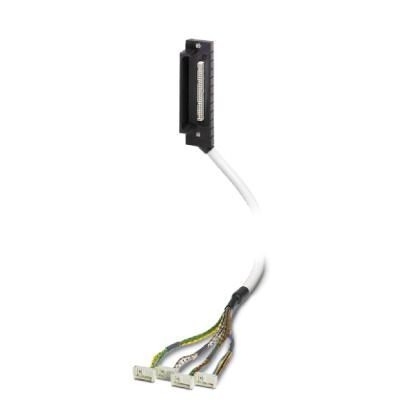

Литой фронтальный адаптер Yokogawa с круглым кабелем и залитой 50-контактной планкой для подсоединения в полевых условиях 4 x 8 каналов. Длина кабеля3,0 м
Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Стандарты и предписания
4. Параметры подключения
5. Параметры подключения 2
6. Кабель
7. Поддерживаемые устройства управления
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Общие сведения
3. Стандарты и предписания
4. Параметры подключения
5. Параметры подключения 2
6. Кабель
7. Поддерживаемые устройства управления
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
2. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Макс. допустимый ток | 500 мА (на цепь при 70 °C) |
3. Стандарты и предписания
| Негорючесть | МЭК 60332-3-22 |
| Маслостойкость | DIN VDE 0472 T.803, вид испытаний B |
| Бензостойкость | против брызг |
4. Параметры подключения
| Наименование, подключение | Сторона управления |
| Тип подключения | Yokogawa, совместимы с платами ввода-вывода |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Момент затяжки | 0, 5 Нм (Резьбовые элементы) |
5. Параметры подключения 2
| Наименование, подключение | Сторона модуля |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 4 |
| Полюсов | 14 |
| Размер шага | 2, 54 мм |
6. Кабель
| Данные монтажа | согласно UL стиль 2464/1061 |
| Конструкция кабеляКоличество гибких проводников | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0, 14 мм² |
| Наружный диаметр | 11 мм |
| Длина кабеля | 3 м |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый RAL 7035 |
| Экранировка | есть |
| Кабель, не содержащий галоген | нет |
| Сопротивление кабеля, макс. | 0, 16 Ω/м |
| Проводники - сопротивление изоляции | около 153 МОм/км |
| Проводники - полное сопротивление | около 120 Ω |
| Проводники - сопротивление | около 155 Ом/км |
| Проводники - емкость | около 130 пФ/м |
| Изоляция | Полужесткий ПВХ |
7. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV151 |
| ADV551 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV151 |
| NFDV551 |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
10. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
11. UNSPSC
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
