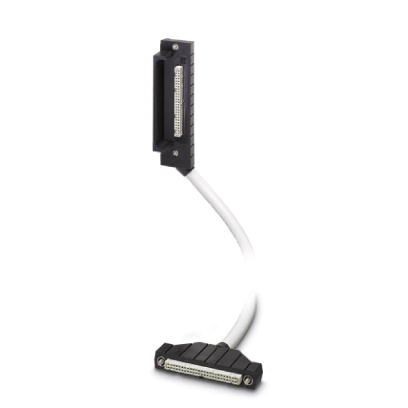

Литой фронтальный адаптер с круглым кабелем без галогенов и залитой с двух сторон 50-контактной планкой для подсоединения контроллеров Yokogawa. Длина кабеля10,0 м
Характеристики
Оглавление 1. Указание
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Кабель
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Кабель
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Указание | При использовании напряжения SELV / PELV ( ≤ 25 В AC или 60 В DC) не требуется дополнительная защита от прикосновения. |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| ≥ IP54 (Место установки) |
3. Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
| Макс. допустимый ток | 500 мА (на цепь) |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
4. Стандарты и предписания
| Негорючесть | МЭК 60332-3-22 |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
5. Параметры подключения
| Наименование, подключение | Сторона управления |
| Тип подключения | Yokogawa, совместимы с платами ввода-вывода |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Момент затяжки | 0, 5 Нм (Резьбовые элементы) |
| Циклы установки | >50 |
6. Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Yokogawa, совместимы с KS |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Момент затяжки | 0, 5 Нм (Резьбовые элементы) |
| Циклы установки | >50 |
7. Кабель
| Конструкция кабеляКоличество гибких проводников | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0, 14 мм² |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Длина кабеля | 10 м |
| Внешняя оболочка, материал | оболочка из безгалогенного материала |
| Внешняя оболочка, цвет | серый |
| Экранировка | есть |
| Кабель, не содержащий галоген | да |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км |
| Проводники - сопротивление | ≤ 145 Ом/км |
8. Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
| - подходящие платы ввода-вывода | ADV151 |
| ADV551 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFDV151 |
| NFDV551 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27260700 |
| ECl@ss 4.1 | 27260700 |
| ECl@ss 5.0 | 27260700 |
| ECl@ss 5.1 | 27260700 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
11. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
12. UNSPSC
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
Характеристики
Бренд
PHOENIX CONTACT
