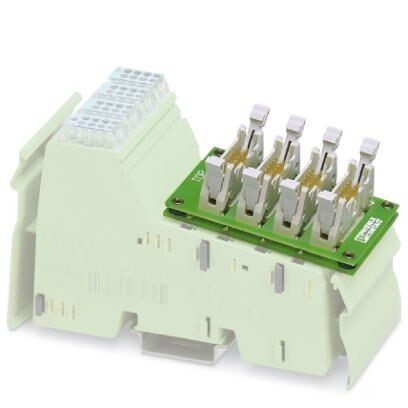

Фронтальный адаптер VARIOFACE для узлов Inline-HD, передача 32 (4 x 8) цифровых сигналов.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Поддерживаемые устройства управления
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Ширина | 44 мм |
| Высота | 27 мм |
| Глубина | 66, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Макс. допустимое рабочее напряжение | 60 В DC |
| Макс. допустимый ток | 1 A (на цепь) |
| Монтажное положение | на выбор |
4. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
5. Параметры подключения
| Наименование, подключение | Уровень управления |
| Подключаемые каналы | 16 |
6. Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 4 |
| Полюсов | 14 |
| Размер шага | 2, 54 мм |
7. Поддерживаемые устройства управления
| Управление | PHOENIX CONTACT Inline |
| - подходящие платы ввода-вывода | IB IL 24 DI 32/HD-PAC |
| IB IL 24 DO 32/HD-PAC | |
| IB IL 24 DI 32/HD-NPN-PAC |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
10. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
11. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
