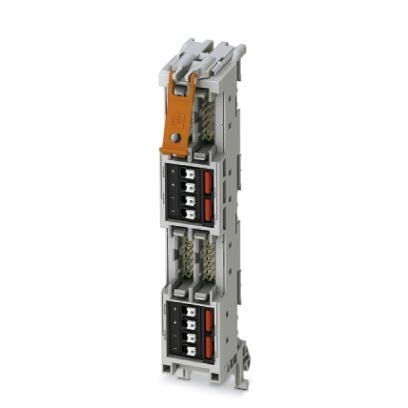

Фронтальный адаптер VARIOFACE с зажимом push-in, для 35 мм цифровых модулей SIMATIC® S7-1500, подключение 4x 8 или 2x 8 каналов.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Параметры подключения 3
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Параметры подключения 3
8. Поддерживаемые устройства управления
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 25, 4 мм |
| Высота | 130, 5 мм |
| Глубина | 45, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Макс. допустимое рабочее напряжение | |
| Макс. допустимый ток | 1 A (на цепь) |
| Макс. допустимое значение суммарного тока | 3 A (на байт при питании от модуля) |
| 12 A (при подаче питания через фронтальный адаптер) | |
| Нормальный режим работы | 100 % ED |
4. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61131-2 |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
5. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 4 |
| Полюсов | 14 |
| Подключаемые каналы | 32 |
| Размер шага | 2, 54 мм |
6. Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 2 |
| Полюсов | 14 |
| Подключаемые каналы | 16 |
| Размер шага | 2, 54 мм |
7. Параметры подключения 3
| Наименование, подключение | Питание |
| Тип подключения | Зажимы Push-in |
8. Поддерживаемые устройства управления
| Управление | SIEMENS S7-1500 |
| - подходящие платы ввода-вывода | 6ES7 521-1BH00-0AB0 |
| 6ES7 521-1BH50-0AA0 | |
| 6ES7 521-1BL00-0AB0 | |
| 6ES7 522-1BH00-0AB0 | |
| 6ES7 522-1BH01-0AB0 | |
| 6ES7 522-1BL00-0AB0 | |
| 6ES7 522-1BL01-0AB0 | |
| 6ES7 522-1BH00-0AB1 |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 5.0 | 27249290 |
| ECl@ss 5.1 | 27249290 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
11. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
12. UNSPSC
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
13898.8
