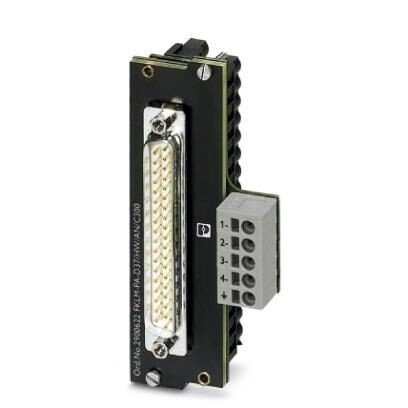

Фронтальный адаптер VARIOFACE, для компонентов Honeywell C300, серия C I/O, подключение 1 x 16 каналов (37-контактный штекерный соединитель D-SUB )
Характеристики
Оглавление 1. Условия окружающей среды
2. Общие сведения
3. Стандарты и предписания
4. Параметры подключения
5. Параметры подключения 2
6. Поддерживаемые устройства управления
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Общие сведения
3. Стандарты и предписания
4. Параметры подключения
5. Параметры подключения 2
6. Поддерживаемые устройства управления
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP00 |
| ≤ IP54 (Место установки) |
2. Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
| 50 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
3. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| МЭК 60664 | |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
4. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
5. Параметры подключения 2
| Наименование, подключение | Питание |
| Тип подключения | Пружинные зажимы |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Поддерживаемые устройства управления
| Управление | HONEYWELL Experion PKS C300/C-Series |
| - подходящие платы ввода-вывода | TAIX01 (non-redundant) |
| TAIX11 (redundant) | |
| TAIX51 (non-redundant) | |
| TAIX61 (redundant) | |
| TAIN01 (non-redundant) | |
| TAIN11 (redundant) | |
| TAOX01 (non-redundant) | |
| TAOX11 (redundant) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
9. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
10. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
27987.46
