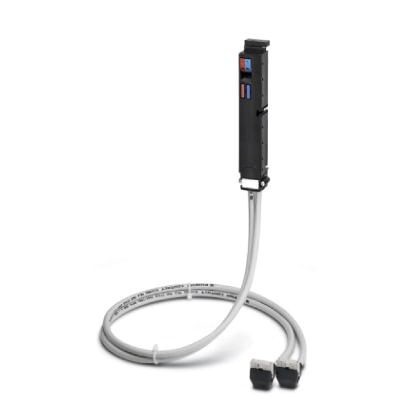

Фронтальный адаптер VIP-VARIOFACE, с подключенным системным кабелем для SMATIC S7-300, подключение 2 x 8 каналов, длина кабеля3 м
Характеристики
Оглавление 1. Указание
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Параметры подключения 3
8. Кабель
9. Поддерживаемые устройства управления
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Стандарты и предписания
5. Параметры подключения
6. Параметры подключения 2
7. Параметры подключения 3
8. Кабель
9. Поддерживаемые устройства управления
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Тип указания | Указания по эксплуатации |
| Указание | Платы аналогового ввода-выводаВо избежание коротких замыканий все проволочные перемычки должны быть разъединены!Напряжениене должно подаваться на фронтальный адаптер! |
| Тип указания | Указания по эксплуатации |
| Указание | Платы цифрового ввода-выводаБлагодаря имеющейся проволочной перемычке входные или выходные байты потенциально связаны. |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| ≥ IP54 (Место установки) |
3. Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
| 60 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| 8 A (на каждый зажим, питание от отдельного блока питания) | |
| Макс. допустимое значение суммарного тока | 2 A (на байт, при питании от отдельного шунтированного блока питания) |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
4. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
5. Параметры подключения
| Наименование, подключение | Сторона управления |
| Тип подключения | Штекерное подключение |
| Указание | Съемный для 20-контактных модулей ввода/вывода |
6. Параметры подключения 2
| Наименование, подключение | Уровень полевых устройств |
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 2 |
| Полюсов | 14 |
| Размер шага | 2, 54 мм |
7. Параметры подключения 3
| Наименование, подключение | Питание |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
8. Кабель
| Конструкция кабеляКоличество гибких проводников | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Отдельная жила, сечение | 0, 14 мм² |
| Наружный диаметр | 6, 4 мм |
| Длина кабеля | 3 м |
| Экранировка | нет |
| Кабель, не содержащий галоген | нет |
| Сопротивление кабеля, макс. | 0, 16 Ω/м |
9. Поддерживаемые устройства управления
| Управление | SIEMENS S7-300 / ET 200 M |
| - подходящие платы ввода-вывода | 6ES7 321-1BH50-0AA0 |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1BH10-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 331-7TF01-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 332-8TF01-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| 6ES7 338-4BC01-0AB0 | |
| 6ES7 350-1AH03-0AE0 | |
| 6ES7 351-1AH01-0AE0 | |
| 6ES7 352-1AH02-0AE0 | |
| 6ES7 353-1AH01-0AE0 | |
| 6ES7 354-1AH01-0AE0 | |
| 6ES7 355-0VH10-0AE0 | |
| 6ES7 355-1VH10-0AE0 |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27249200 |
| ECl@ss 7.0 | 27249290 |
| ECl@ss 8.0 | 27249290 |
| ECl@ss 9.0 | 27242292 |
12. ETIM
| ETIM 4.0 | EC002584 |
| ETIM 5.0 | EC002584 |
| ETIM 6.0 | EC002584 |
| ETIM 7.0 | EC002584 |
13. UNSPSC
| UNSPSC 6.01 | 26121620 |
| UNSPSC 7.0901 | 26121620 |
| UNSPSC 11 | 26121620 |
| UNSPSC 12.01 | 26121620 |
| UNSPSC 13.2 | 32151601 |
| UNSPSC 18.0 | 32151601 |
| UNSPSC 19.0 | 32151601 |
| UNSPSC 20.0 | 32151601 |
| UNSPSC 21.0 | 32151601 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
27236.09
