Боковой элемент UM-BASIC/PRO 122 COVER-L KMGY

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF156330
Боковой элемент UM-BASIC/PRO 122 COVER-L KMGY
Бренд:Phoenix Contact
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:544.46
Описание
Характеристики

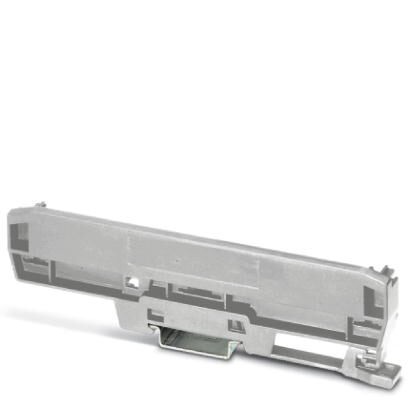

Боковой элемент (левый) с монтажным основанием для монтажной рейки для профилей UM-BASIC печатной платы шириной 122 мм


Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Механическая прочность / испытательный барабан
7. Нагревостойкость (испытание вдавливанием шарика)
8. Испытание на опасность воспламенения (нить накала)
9. Общие указания
10. Данные упаковки
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Характеристики товаров
Условное обозначениеБоковой элемент
ТипUM-BASIC/PRO 122 COVER-L KMGY
Арт. №2202045
Тип корпусаКорпуса из экструдированного профиля
ИсполнениеБоковой элемент (левый)
Тип монтажаМонтаж на несущей рейке / стене (с опциональным крепежным фланцем)
2. Размеры
Профиль ширина печатной платы (на выбор) 122 mm [UM122]
Ширина [ w ]19, 5 мм
Высота [ h ]142, 3 мм
Глубина [ d ]39, 45 мм
Глубина от верхнего края монтажной рейки [ d ]32, 45 мм
3. Спецификации материала
Материал корпусаПолиамид
Цвет (RAL)светло-серый (7035)
Класс воспламеняемости согласно UL 94V0
4. Условия окружающей среды
Температура окружающей среды (хранение/транспорт)-40 °C ... 55 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 105 °C (В зависимости от рассеиваемой мощности)
Относительная влажность воздуха (хранение/транспорт)80 %
5. Данные о печатной плате
Крепления печатной платы3
Толщина печатной платы1, 4 мм ... 1, 8 мм
Площадь печатной платы700 мм² ... 1200 мм² (на см основного профиля)
Тип крепления печатной платыВставление / фиксация при помощи дополнительных элементов
6. Механическая прочность / испытательный барабан
Спецификации по испытаниюDIN EN 60998-1 (VDE 0613-1) 2005-03
Высота падения50 см
Количество циклов падения10
7. Нагревостойкость (испытание вдавливанием шарика)
Спецификации по испытаниюDIN EN 60695-10-2 (VDE 0471-10-2)2016-01
Температура125 °C
Продолжительность испытания (часы)1 ч
Сила20 N
8. Испытание на опасность воспламенения (нить накала)
Спецификации по испытаниюDIN EN 60695-2-11 (VDE 0471-2-11) 2014-11
Температура850 °C
Время воздействия30 c
9. Общие указания
Тип указанияУказание по монтажу
УказаниеСм. технический паспорт серии изделий в разделе «Загрузки».
10. Данные упаковки
Форма упаковкив картонной коробке
Количество в одной упаковке10
Наименование, количество в одной упаковкеШт.
Тип упаковкиКартон
11. Соответствие экологическим нормам
China RoHSПериод времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
12. eCl@ss
ECl@ss 10.0.127182701
ECl@ss 5.027180500
ECl@ss 5.127180500
ECl@ss 6.027400500
ECl@ss 7.027182701
ECl@ss 8.027182701
ECl@ss 9.027182701
13. ETIM
ETIM 5.0EC002779
ETIM 6.0EC002779
ETIM 7.0EC002779
14. UNSPSC
UNSPSC 13.231261501
UNSPSC 18.031261501
UNSPSC 19.031261501
UNSPSC 20.031261501
UNSPSC 21.031261501
