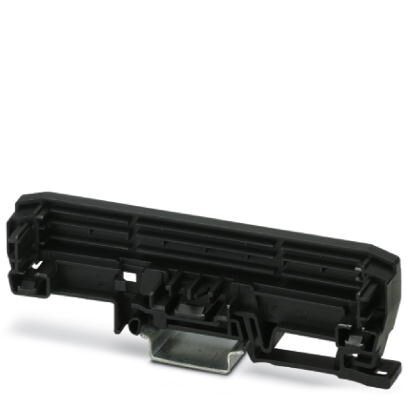

Боковой элемент (правый) с монтажным основанием для монтажной рейки для профилей UM-PRO печатной платы шириной 108 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Нагревостойкость (испытание вдавливанием шарика)
7. Испытание на опасность воспламенения (нить накала)
8. Общие указания
9. Данные упаковки
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Нагревостойкость (испытание вдавливанием шарика)
7. Испытание на опасность воспламенения (нить накала)
8. Общие указания
9. Данные упаковки
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Характеристики товаров
| Условное обозначение | Боковой элемент |
| Тип | UM-PRO 108 COVER-R BK |
| Арт. № | 2200156 |
| Тип корпуса | Корпуса из экструдированного профиля |
| Исполнение | Боковой элемент (правый) |
| Тип монтажа | Монтаж на несущей рейке / стене (с опциональным крепежным фланцем) |
2. Размеры
| Профиль ширина печатной платы (на выбор) | 108 mm [UM108] |
| Ширина [ w ] | 19, 5 мм |
| Высота [ h ] | 127, 8 мм |
| Глубина [ d ] | 39, 45 мм |
| Глубина от верхнего края монтажной рейки [ d ] | 32, 45 мм |
3. Спецификации материала
| Материал корпуса | Полиамид |
| Цвет (RAL) | черный (9005) |
| Класс воспламеняемости согласно UL 94 | V0 |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
5. Данные о печатной плате
| Крепления печатной платы | 3 |
| Толщина печатной платы | 1, 4 мм ... 1, 8 мм |
| Площадь печатной платы | 700 мм² ... 1200 мм² (на см основного профиля) |
| Тип крепления печатной платы | Вставление / фиксация при помощи дополнительных элементов |
6. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 N |
7. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
8. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
9. Данные упаковки
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
11. eCl@ss
| ECl@ss 10.0.1 | 27182701 |
| ECl@ss 4.0 | 27180400 |
| ECl@ss 4.1 | 27180400 |
| ECl@ss 5.0 | 27180500 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27182000 |
| ECl@ss 7.0 | 27182701 |
| ECl@ss 8.0 | 27182701 |
| ECl@ss 9.0 | 27182701 |
12. ETIM
| ETIM 2.0 | EC001031 |
| ETIM 3.0 | EC001031 |
| ETIM 4.0 | EC000721 |
| ETIM 5.0 | EC002779 |
| ETIM 6.0 | EC002779 |
| ETIM 7.0 | EC002779 |
13. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
