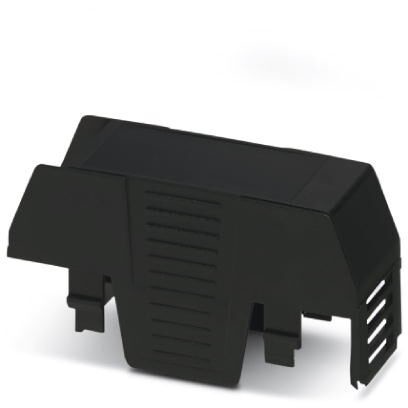

Корпуса для установки на несущую рейку, Верхняя часть, плоская конструкция, с одной стороны соединительное отверстие, с вентиляционными отверстиями, ширина22,6 мм, высота75,26 мм, глубина36,95 мм, цветчерный (9005)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Общие указания
7. Данные по упаковке
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Общие указания
7. Данные по упаковке
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Характеристики товаров
| Условное обозначение | Верхняя часть корпуса |
| Тип | EH 22, 5 F-C SS/ABS BK9005 |
| Арт. № | 2201452 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Серия корпусов | EH |
| Исполнение | Верхняя часть, плоская конструкция |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Вставка |
| Имеется вентиляционное отверстие | да |
2. Размеры
| Чертеж | |
| Ширина [ w ] | 22, 6 мм |
| Высота [ h ] | 75, 26 мм |
| Глубина [ d ] | 36, 95 мм |
| Глубина от контактной поверхности в нижней части [ d ] | 19, 95 мм |
3. Спецификации материала
| Цвет (RAL) | черный (9005) |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал корпуса | ABS |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 80 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (В зависимости от рассеиваемой мощности) |
5. Данные о печатной плате
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
6. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
7. Данные по упаковке
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
8. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 5.0 | 27180500 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
11. ETIM
| ETIM 4.0 | EC001031 |
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
12. UNSPSC
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
