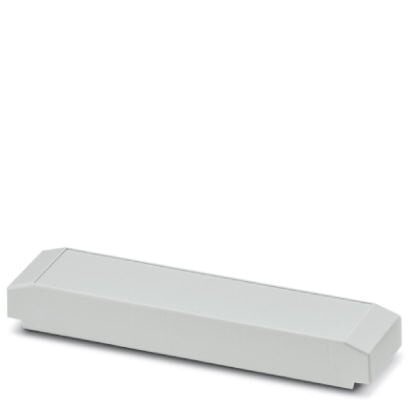

Корпуса для установки на несущую рейку, Верхняя часть, закрытая, ширина25 мм, высота122 мм, глубина12 мм, цветсветло-серый (7035)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Механическая прочность/испытательный барабан
6. Нагревостойкость (испытание вдавливанием шарика)
7. Испытание на опасность воспламенения (нить накала)
8. Испытание лаков и красок на стойкость к различным веществам
9. Общие указания
10. Данные по упаковке
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Механическая прочность/испытательный барабан
6. Нагревостойкость (испытание вдавливанием шарика)
7. Испытание на опасность воспламенения (нить накала)
8. Испытание лаков и красок на стойкость к различным веществам
9. Общие указания
10. Данные по упаковке
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
1. Характеристики товаров
| Условное обозначение | Верхняя часть корпуса |
| Тип | ICS25-C122X12-7035 |
| Арт. № | 2203886 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Серия корпусов | ICS |
| Исполнение | Верхняя часть, закрытая |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Вставка |
2. Размеры
| Ширина [ w ] | 25 мм |
| Высота [ h ] | 122 мм |
| Глубина [ d ] | 12 мм |
3. Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Полиамид |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
5. Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31) 2009-04 |
| Высота падения | 50 см |
| Количество циклов падения | 50 |
6. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 |
7. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
8. Испытание лаков и красок на стойкость к различным веществам
| Спецификации по испытанию | VW PV 3.10.7 2005-02 |
9. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
10. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
11. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
12. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
13. eCl@ss
| ECl@ss 5.1 | 27180505 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
14. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
