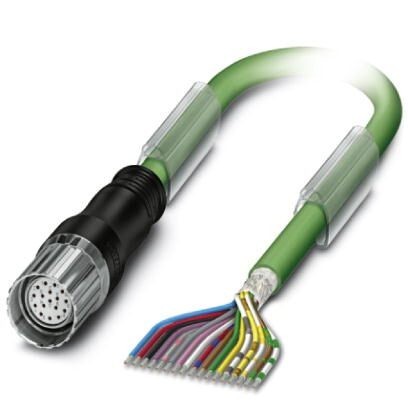

Кабельный штекер, пластиковая заливка, длина2 м, цвет наружной оболочкизеленый
Характеристики
Оглавление 2. Параметры штекерного соединителя
3. Параметры проводника
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
3. Параметры проводника
4. Соответствие экологическим нормам
5. eCl@ss
6. ETIM
7. UNSPSC
| Длина кабеля | 2 м |
| Номинальный ток | 9 A |
2. Параметры штекерного соединителя
| Конструкция | прямой, с пластмассовой оболочкой |
| Материал корпуса | Цинк. литье под давлением |
| Тип резьбы | M23 |
| Тип фиксатора | Винтовой зажим |
| Степень защиты | IP67, в закрытом состоянии |
| Полюсов | 17 |
| Направление вращения | стандартный |
| Тип контактов | Розетка |
| Циклы установки | 50 |
| Проходное сопротивление | |
| Ток, максимальный | 8 A |
| Напряжение | 100 В |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 1, 5 кВ |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
3. Параметры проводника
| Тип кабеля | SSLC11Y |
| Экранирован. | есть |
| Конструкция кабеля | 3 x 2 x 0, 14 мм² + 2 x 0, 5 мм² + 4 x 0, 14 мм² + 4 x 0, 22 мм² |
| Конструкция кабеля (AWG) | 26 AWG/ 3pr + 20 AWG/ 2c + 26 AWG/ 4c + 24 AWG/ 4c |
| Наружный диаметр кабеля | 9, 4 мм |
| Внешняя оболочка, материал | TPU |
| Материал, изоляция проводника | TPU |
| Внешняя оболочка, цвет | зеленый |
| Номинальное напряжение, кабель | 30 В |
| Испытательное напряжение | 0, 5 кВ |
| Расчетный ток | 9 A |
| Минимальный радиус изгиба, при жесткой прокладке | 38 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 94 мм |
| Температура окружающей среды при жесткой прокладке | -30 °C ... 80 °C |
| Температура окружающей среды при подвижной прокладке | -30 °C ... 60 °C |
4. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
5. eCl@ss
| ECl@ss 10.0.1 | 27060106 |
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27062000 |
| ECl@ss 7.0 | 27062011 |
| ECl@ss 8.0 | 27062011 |
| ECl@ss 9.0 | 27062011 |
6. ETIM
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001578 |
| ETIM 6.0 | EC001578 |
| ETIM 7.0 | EC003250 |
7. UNSPSC
| UNSPSC 6.01 | 26121604 |
| UNSPSC 7.0901 | 26121604 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121604 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 39121465 |
| UNSPSC 19.0 | 39121465 |
| UNSPSC 20.0 | 39121465 |
| UNSPSC 21.0 | 39121465 |
Характеристики
Бренд
PHOENIX CONTACT
