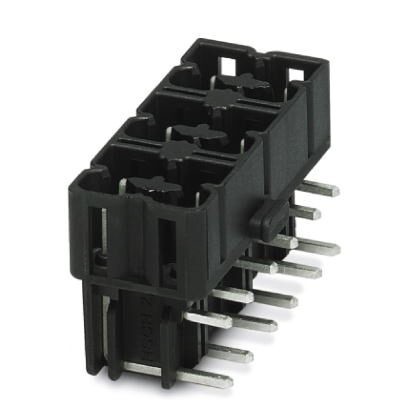

Компоненты для проходного монтажа HSCH 2,5-3U/12 9005

Описание

Характеристики

Корпусная часть для печатных плат, номинальный ток8 A, расчетное напряжение (III/2)300 В, номинальное сечение2,5 мм², полюсов12, размер шага5 мм, цветчерный, поверхность контактаолово, монтажПайка волной припоя, расположение выводовЛинейное расположение выводов, длина выводов [P]3,8 мм

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о материале - контакт
5. Данные о материале - корпус
6. Указание размеров изделия
7. Данные по упаковке
8. Общие указания по изделиям
9. Окружающие условия
10. Воздушные пути и пути утечки
11. Кривая нагрузочной способности / график зависимости параметров от температуры
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Характеристики товаров
Условное обозначение Компоненты для проходного монтажа
Штекерная система HSC 2, 5
Тип контактов штыревое
Серия изделий HSCH 2, 5/..-G
Размер шага 5 мм
Полюсов 12
Тип монтажа Пайка волной припоя
Расположение выводов Линейное расположение выводов
Количество ярусов 2
Количество точек подключения 12
Количество потенциалов 12
2. Электрические параметры
Номинальный ток 8 A
Номинальное напряжение 250 В
Расчетное напряжение 250 В
Расчетное напряжение (III/2) 300 В
Расчетное напряжение (II/2) 600 В
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (II/2) 4 кВ
3. Соединительная способность
Вставной да
4. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (2 - 4 мкм Sn)
Металлическая поверхность точки подключения (промежуточное покрытие) Никель (1, 3 - 3 мкм Ni)
Металлическая поверхность зоны контакта (покрытие) Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие) Никель (1, 3 - 3 мкм Ni),
Металлическая поверхность зоны пайки (покрытие) Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие) Никель (1, 3 - 3 мкм Ni)
5. Данные о материале - корпус
Цвет корпуса черный (9005)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
6. Указание размеров изделия
Чертеж
Длина [ l ] 16 мм
Ширина [ w ] 32, 9 мм
Высота [ h ] 17, 45 мм
Размер шага 5 мм
Монтажная высота (высота без паечного штифта) 13, 6 мм
Длина выводов [P] 3, 8 мм
Расстояние между штырями 5, 00 мм
Размеры штыря 0, 8 x 0, 8 мм
7. Данные по упаковке
Форма упаковки Картонная упаковка
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
Тип упаковки Картон
8. Общие указания по изделиям
Тип указания Указание по монтажу
Указание См. технический паспорт серии изделий в разделе «Загрузки».
9. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 55 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
10. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 3 мм
Минимальный воздушный путь - неоднородное поле (III/2) 3 мм
Минимальный воздушный путь - неоднородное поле (II/2) 3 мм
Минимальный путь утечки (III/3) 3, 2 мм
Минимальный путь утечки (III/2) 2, 5 мм
Минимальный путь утечки (II/2) 3, 2 мм
11. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
12. Стандарты и предписания
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
• Изделие в виде бескорпусного штекера предусмотрено для монтажа в корпус.
• Эксплуатировать штекерный соединитель только в полностью вставленном состоянии.
13. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
14. eCl@ss
ECl@ss 4.0 27260700
ECl@ss 4.1 27260700
ECl@ss 5.0 27260700
ECl@ss 5.1 27260700
ECl@ss 6.0 27260700
ECl@ss 7.0 27440402
ECl@ss 8.0 27440402
ECl@ss 9.0 27440402
15. ETIM
ETIM 4.0 EC001031
ETIM 5.0 EC002637
ETIM 6.0 EC002637
ETIM 7.0 EC002637
16. UNSPSC
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

9502.53

Условное обозначение	Компоненты для проходного монтажа
Штекерная система	HSC 2, 5
Тип контактов	штыревое
Серия изделий	HSCH 2, 5/..-G
Размер шага	5 мм
Полюсов	12
Тип монтажа	Пайка волной припоя
Расположение выводов	Линейное расположение выводов
Количество ярусов	2
Количество точек подключения	12
Количество потенциалов	12

Номинальный ток	8 A
Номинальное напряжение	250 В
Расчетное напряжение	250 В
Расчетное напряжение (III/2)	300 В
Расчетное напряжение (II/2)	600 В
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное импульсное напряжение (II/2)	4 кВ

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (2 - 4 мкм Sn)
Металлическая поверхность точки подключения (промежуточное покрытие)	Никель (1, 3 - 3 мкм Ni)
Металлическая поверхность зоны контакта (покрытие)	Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие)	Никель (1, 3 - 3 мкм Ni),
Металлическая поверхность зоны пайки (покрытие)	Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны пайки (промежуточное покрытие)	Никель (1, 3 - 3 мкм Ni)

Цвет корпуса	черный (9005)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Чертеж
Длина [ l ]	16 мм
Ширина [ w ]	32, 9 мм
Высота [ h ]	17, 45 мм
Размер шага	5 мм
Монтажная высота (высота без паечного штифта)	13, 6 мм
Длина выводов [P]	3, 8 мм
Расстояние между штырями	5, 00 мм
Размеры штыря	0, 8 x 0, 8 мм

Форма упаковки	Картонная упаковка
Количество в одной упаковке	50
Наименование, количество в одной упаковке	Шт.
Тип упаковки	Картон

Тип указания	Указание по монтажу
Указание	См. технический паспорт серии изделий в разделе «Загрузки».

Температура окружающей среды (хранение/транспорт)	-40 °C ... 55 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	3 мм
Минимальный воздушный путь - неоднородное поле (III/2)	3 мм
Минимальный воздушный путь - неоднородное поле (II/2)	3 мм
Минимальный путь утечки (III/3)	3, 2 мм
Минимальный путь утечки (III/2)	2, 5 мм
Минимальный путь утечки (II/2)	3, 2 мм

Класс воспламеняемости согласно UL 94	V0
Указания по безопасности	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	• Изделие в виде бескорпусного штекера предусмотрено для монтажа в корпус.
	• Эксплуатировать штекерный соединитель только в полностью вставленном состоянии.

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений
