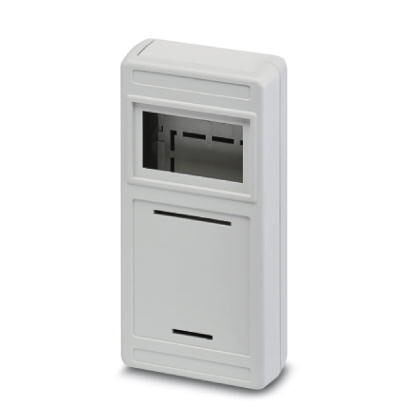

Портативный корпус C-Maxi, светло-серый, выполнен из двух полусфер, две торцевые заглушки, винты. Лицевая панель имеет углубление 1,1 мм, окошко и паз для клавиатуры, крышку отсека для аккумуляторов и контакты аккумуляторов, для 6 элем. AA
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Испытания на ударную нагрузку
5. Нагревостойкость (испытание вдавливанием шарика)
6. Испытание на опасность воспламенения (нить накала)
7. Данные по упаковке
8. Стандарты и предписания
9. eCl@ss
10. ETIM
2. Размеры
3. Спецификации материала
4. Испытания на ударную нагрузку
5. Нагревостойкость (испытание вдавливанием шарика)
6. Испытание на опасность воспламенения (нить накала)
7. Данные по упаковке
8. Стандарты и предписания
9. eCl@ss
10. ETIM
1. Характеристики товаров
| Тип | HCS-C MAXI 1W 2X3AA 1 1 7035 |
| Арт. № | 2203168 |
| Тип корпуса | Корпус для портативных приборов |
| Исполнение | прямой |
| Аккумуляторный отсек | 2 x 3 AA |
2. Размеры
| Чертеж | |
| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Ширина [ w ] | 94 мм |
| Высота [ h ] | 182, 5 мм |
| Глубина [ d ] | 39 мм |
| Диагональ | 2, 8 '' (Окно для дисплея) |
| Размеры | 73 мм x 80 мм x 1, 1 мм (Углубленная поверхность на лицевой стороне) |
| 73 мм x 7, 9 мм x 1, 1 мм (Углубленная поверхность на лицевой стороне) | |
| 73 мм x 8 мм x 1, 1 мм (Углубленная поверхность на лицевой стороне) | |
| 62 мм x 33 мм (Окно для дисплея) | |
| Лицевая панель с заглушкой | сверху, 1 x (73, 8 мм x 25, 8 мм) |
| внизу, 1 x (73, 8 мм x 25, 8 мм) |
3. Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | ABS |
4. Испытания на ударную нагрузку
| Спецификации по испытанию | DIN EN 60068-2-75 (VDE 0468-2-75) 2015-08 |
| Энергия удара | 0, 7 Дж |
| Количество циклов падения | 5 |
5. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 80 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 |
6. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
7. Данные по упаковке
| Количество в одной упаковке | 1 |
| Наименование, количество в одной упаковке | Шт. |
8. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
9. eCl@ss
| ECl@ss 5.1 | 27180506 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
10. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
Характеристики
Бренд
PHOENIX CONTACT
