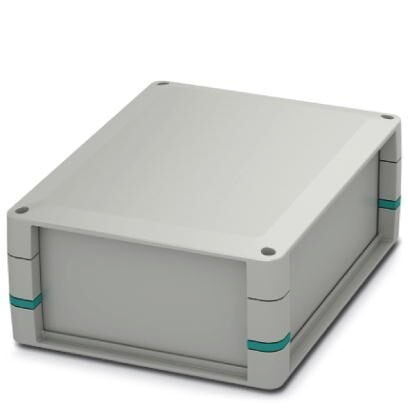

Цельный корпус для печатных плат, зафиксирован на угловых вставкахвключает полусферы, закрытые боковые стенки, угловые вставки с креплением для плат, винты для корпуса и крепления плат, цвет корпуса светло-серый с бирюзово-зелеными угловыми вставками
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Нагревостойкость (испытание вдавливанием шарика)
15. Испытание на опасность воспламенения (нить накала)
16. Испытание лаков и красок на стойкость к различным веществам
17. Степень защиты, обеспечиваемая корпусом (IP-код)
18. Общие указания
19. Указание по монтажу
20. Данные по упаковке
21. Стандарты и предписания
22. eCl@ss
23. ETIM
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Нагревостойкость (испытание вдавливанием шарика)
15. Испытание на опасность воспламенения (нить накала)
16. Испытание лаков и красок на стойкость к различным веществам
17. Степень защиты, обеспечиваемая корпусом (IP-код)
18. Общие указания
19. Указание по монтажу
20. Данные по упаковке
21. Стандарты и предписания
22. eCl@ss
23. ETIM
1. Характеристики товаров
| Тип | UCS 237-195-H-CCD 7035 |
| Арт. № | 2203457 |
| Тип корпуса | Универсальный корпус |
| Исполнение | Высокая конструкция |
| Макс. достигаемый IP-код | IP40 |
2. Размеры
| Чертеж | |
| Ширина [ w ] | 237 мм |
| Высота [ h ] | 195 мм |
| Глубина [ d ] | 67 мм |
| Размеры | 211, 8 мм x 169, 8 мм (Максимальные размеры печатной платы) |
3. Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PC |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
5. Данные о печатной плате
| Количество креплений печатной платы | 1 |
| Указание для установки печатных плат | Этот артикул подготовлен для печатной платы. Дополнительные печатные платы могут закрепляться при помощи клея (принадлежности). |
| Толщина печатной платы | 0, 8 мм ... 3 мм |
| Общая площадь печатной платы | 36040 мм² |
| Тип крепления печатной платы | Резьбовые элементы |
6. Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 41, 9 Вт |
7. Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
| Коэффициент уменьшения | 0, 82 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 34, 4 Вт |
8. Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
| Коэффициент уменьшения | 0, 66 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 27, 8 Вт |
9. Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
| Коэффициент уменьшения | 0, 53 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 22, 2 Вт |
10. Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
| Коэффициент уменьшения | 0, 4 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 17, 1 Вт |
11. Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31) 2009-04 |
| Высота падения | 50 см |
| Количество циклов падения | 50 |
12. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 15 мм (10 - 58, 1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
| Направление испытания | X-, Y- и Z-ось |
13. Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27) 2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
14. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 N |
15. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
16. Испытание лаков и красок на стойкость к различным веществам
| Результат | Испытание проведено |
| Спецификации по испытанию | VW PV 3.10.7 2005-02 |
17. Степень защиты, обеспечиваемая корпусом (IP-код)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1) 2014-09 |
| Результат, степень защиты IP-код | IP40 |
18. Общие указания
| Указание | Корпус можно открывать до 10 раз. |
19. Указание по монтажу
| Момент затяжки / частота вращения | Винтовое соединение половин корпуса1, 2 Нм-1, 4 Нм / 500 rpm-1000 rpm |
| Крепление печатной платы на угловой вставке0, 4 Нм-0, 5 Нм / 500 rpm-1000 rpm | |
| Форма привода, головка винта | Винтовое соединение половин корпусаTorx® с прямым шлицем(T10) |
| Крепление печатной платыTorx® с прямым шлицем(T7) |
20. Данные по упаковке
| Форма упаковки | Картонная упаковка |
| Количество в одной упаковке | 1 |
| Наименование, количество в одной упаковке | Шт. |
21. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
22. eCl@ss
| ECl@ss 5.1 | 27180506 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
23. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
11033.68
