Корпуса из экструдированного профиля, Основной профиль, ширина профиля (внутри)72 мм, длина60 мм
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Общие указания
7. Данные упаковки
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Общие указания
7. Данные упаковки
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Характеристики товаров
| Условное обозначение | Профиль |

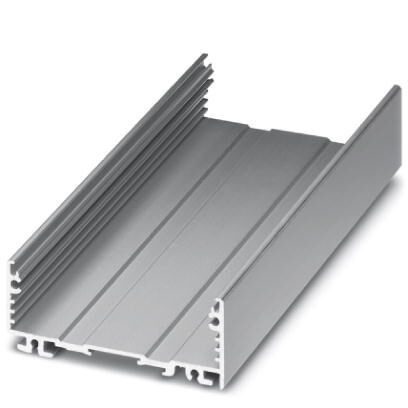

| Тип | UM-ALU 4-72 PROFILE 60 |
| Арт. № | 2200918 |
| Тип корпуса | Корпуса из экструдированного профиля |
| Исполнение | Основной профиль |
| Тип монтажа | Резьбовой монтаж |
2. Размеры
| Чертеж | |
| Длина | 60 мм |
| Ширина профиля (снаружи) | 75 мм |
| Ширина профиля (внутри) | 72 мм |
| Глубина | 29, 4 мм |
| Глубина от верхнего края монтажной рейки | 25, 5 мм |
3. Спецификации материала
| Материал | Алюминий |
| Цвет | алюминиевый |
| Качество поверхности | анодированный |
4. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
5. Данные о печатной плате
| Крепления печатной платы | 2 |
| Толщина печатной платы | 1, 44 мм ... 2 мм |
| Площадь печатной платы | 3880 мм² ... 4423 мм² |
| Монтажное положение | параллельно монтажной рейке |
| Тип крепления печатной платы | Вставка |
6. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
7. Данные упаковки
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 1 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 10.0.1 | 27182701 |
| ECl@ss 4.0 | 27180400 |
| ECl@ss 4.1 | 27180400 |
| ECl@ss 5.0 | 27180500 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27182000 |
| ECl@ss 7.0 | 27182701 |
| ECl@ss 8.0 | 27182701 |
| ECl@ss 9.0 | 27182701 |
10. ETIM
| ETIM 3.0 | EC001031 |
| ETIM 4.0 | EC000721 |
| ETIM 5.0 | EC002779 |
| ETIM 6.0 | EC002779 |
| ETIM 7.0 | EC002779 |
11. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
8438.76
