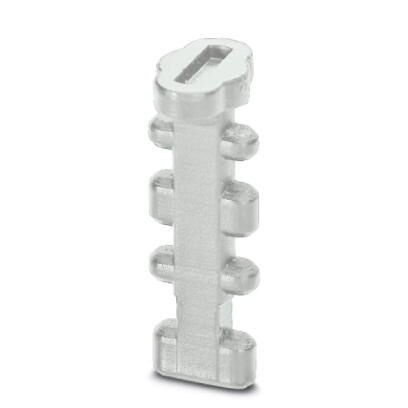

Фиксатор для фиксации печатной платы уровня 1 на корпусах UM-BASIC/PRO
Характеристики
Оглавление 1. Характеристики товаров
2. Спецификации материала
3. Условия окружающей среды
4. Механическая прочность / испытательный барабан
5. Нагревостойкость (испытание вдавливанием шарика)
6. Испытание на опасность воспламенения (нить накала)
7. Общие указания
8. Данные упаковки
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Спецификации материала
3. Условия окружающей среды
4. Механическая прочность / испытательный барабан
5. Нагревостойкость (испытание вдавливанием шарика)
6. Испытание на опасность воспламенения (нить накала)
7. Общие указания
8. Данные упаковки
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Характеристики товаров
| Условное обозначение | Приспособления для монтажа |
| Тип | UM-BASIC/PRO PCB C-LOCK L1KMGY |
| Арт. № | 2202028 |
| Тип корпуса | Корпуса из экструдированного профиля |
| Тип монтажа | Штекерный монтаж |
2. Спецификации материала
| Материал корпуса | Полиамид |
| Цвет (RAL) | светло-серый (7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
3. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
4. Механическая прочность / испытательный барабан
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31) 2009-04 |
| Высота падения | 50 см |
| Количество циклов падения | 50 |
5. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 |
6. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
7. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
8. Данные упаковки
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 10.0.1 | 27182701 |
| ECl@ss 5.0 | 27180500 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27182000 |
| ECl@ss 7.0 | 27182701 |
| ECl@ss 8.0 | 27182701 |
| ECl@ss 9.0 | 27182701 |
11. ETIM
| ETIM 5.0 | EC002779 |
| ETIM 6.0 | EC002779 |
| ETIM 7.0 | EC002779 |
12. UNSPSC
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
