Описание
Характеристики

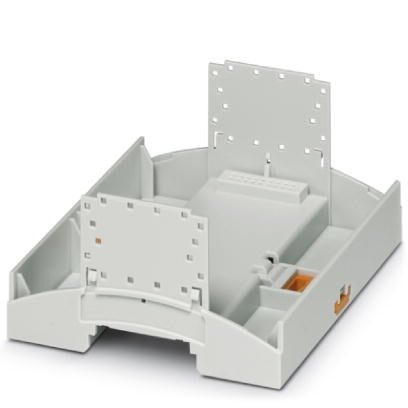

Корпус на монтажную рейку подходит для использования в монтажных распределителях стандарта DIN 43880, Нижняя часть корпуса, с металлической защелкой, ширина107,6 мм, высота89,7 мм, глубина48,9 мм, поперечное соединениеШинный соединитель для установки на монтажную рейку (опциональный), цветсветло-серый (7035)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Испытание на опасность воспламенения (нить накала)
15. Степень защиты с помощью корпуса (IP)
16. Общие указания
17. Данные по упаковке
18. Стандарты и предписания
19. Соответствие экологическим нормам
20. eCl@ss
21. ETIM
22. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Испытание на опасность воспламенения (нить накала)
15. Степень защиты с помощью корпуса (IP)
16. Общие указания
17. Данные по упаковке
18. Стандарты и предписания
19. Соответствие экологическим нормам
20. eCl@ss
21. ETIM
22. UNSPSC
1. Характеристики товаров
| Условное обозначение | Нижняя часть корпуса |
| Тип | BC 107, 6 UT HBUS KMGY |
| Арт. № | 2202951 |
| Тип корпуса | Корпус на монтажную рейку подходит для использования в монтажных распределителях стандарта DIN 43880 |
| Исполнение | Нижняя часть корпуса, с металлической защелкой |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Установка на монтажной рейке |
| Имеется вентиляционное отверстие | нет |
2. Размеры
| Чертеж | |
| Ширина [ w ] | 107, 6 мм |
| Высота [ h ] | 89, 7 мм |
| Глубина [ d ] | 48, 9 мм |
3. Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Поликарбонат |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 95 % |
5. Данные о печатной плате
| Количество креплений печатной платы | 9 |
| Толщина печатной платы | 1, 4 мм ... 1, 8 мм |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
6. Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 13, 08 Вт |
7. Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
| Коэффициент уменьшения | 0, 84 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 11 Вт |
8. Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
| Коэффициент уменьшения | 0, 72 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 9, 4 Вт |
9. Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
| Коэффициент уменьшения | 0, 6 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 7, 85 Вт |
10. Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
| Коэффициент уменьшения | 0, 48 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 6, 3 Вт |
11. Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31) 2009-04 |
| Высота падения | 50 см |
| Количество циклов падения | 50 |
12. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 15 мм (10 - 58, 1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
| Направление испытания | X-, Y- и Z-ось |
13. Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27) 2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
14. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
15. Степень защиты с помощью корпуса (IP)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1) 2014-09 |
| Результат, степень защиты IP-код | IP20 |
16. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
17. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
18. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
19. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
20. eCl@ss
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
21. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
22. UNSPSC
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
993.99
