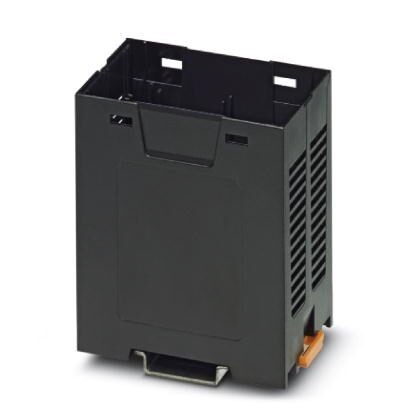

Корпуса для установки на несущую рейку, Нижняя часть корпуса с защелкой, высокая конструкция, с вентиляционными отверстиями, ширина45,1 мм, высота75 мм, глубина87,3 мм, цветчерный (9005)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Механическая прочность/испытательный барабан
7. Испытание на вибростойкость
8. Ударопрочность
9. Нагревостойкость (испытание вдавливанием шарика)
10. Испытание на опасность воспламенения (нить накала)
11. Степень защиты с помощью корпуса (IP)
12. Общие указания
13. Данные по упаковке
14. Стандарты и предписания
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Механическая прочность/испытательный барабан
7. Испытание на вибростойкость
8. Ударопрочность
9. Нагревостойкость (испытание вдавливанием шарика)
10. Испытание на опасность воспламенения (нить накала)
11. Степень защиты с помощью корпуса (IP)
12. Общие указания
13. Данные по упаковке
14. Стандарты и предписания
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
1. Характеристики товаров
| Условное обозначение | Нижняя часть корпуса |
| Тип | EH 45-B/ABS-PC BK9005 |
| Арт. № | 1026308 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Серия корпусов | EH |
| Исполнение | Нижняя часть корпуса с защелкой, высокая конструкция |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Монтаж на несущей рейке / стене (с опциональным нижним зажимом) |
| Имеется вентиляционное отверстие | да |
2. Размеры
| Чертеж | |
| Ширина [ w ] | 45, 1 мм |
| Высота [ h ] | 75 мм |
| Глубина [ d ] | 87, 3 мм |
| Глубина от верхнего края монтажной рейки до точки соприкосновения верхней части [ d ] | 83 мм |
3. Спецификации материала
| Цвет (RAL) | черный (9005) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | ABS-PC |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 80 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (В зависимости от рассеиваемой мощности) |
5. Данные о печатной плате
| Количество креплений печатной платы | 4 |
| Толщина печатной платы | 1, 4 мм ... 1, 8 мм |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
6. Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1) 2005-03 |
| Высота падения | 50 см |
| Количество циклов падения | 10 |
7. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 15 мм (10 - 58, 1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
| Направление испытания | X-, Y- и Z-ось |
8. Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27) 2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
9. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 80 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 N |
10. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
11. Степень защиты с помощью корпуса (IP)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1) 2014-09 |
| Результат, степень защиты IP-код | IP20 |
12. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
13. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
14. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
15. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
16. eCl@ss
| ECl@ss 4.0 | 27180401 |
| ECl@ss 4.1 | 27180401 |
| ECl@ss 5.0 | 27180506 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
17. ETIM
| ETIM 3.0 | EC001031 |
| ETIM 4.0 | EC001031 |
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
18. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
