Описание
Характеристики

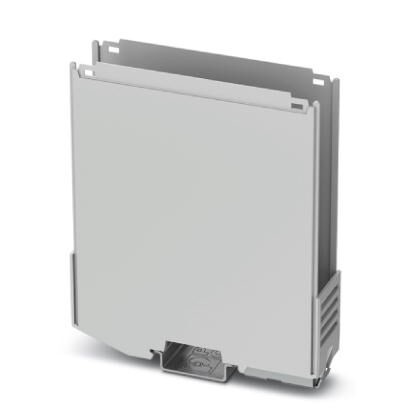

Корпуса для установки на несущую рейку, Нижняя часть корпуса с металлической защелкой, Уровень 1с вентиляционными отверстиями, ширина25 мм, высота100 мм, глубина108,35 мм, поперечное соединениеШинный соединитель для установки на монтажную рейку (опциональный), кол-во контактов поперечного соединителя8, цветсветло-серый (7035)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Нагревостойкость (испытание вдавливанием шарика)
15. Испытание на опасность воспламенения (нить накала)
16. Испытание лаков и красок на стойкость к различным веществам
17. Степень защиты с помощью корпуса (IP)
18. Защита от удара электрическим током
19. Общие указания
20. Данные по упаковке
21. Стандарты и предписания
22. Соответствие экологическим нормам
23. eCl@ss
24. ETIM
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Нагревостойкость (испытание вдавливанием шарика)
15. Испытание на опасность воспламенения (нить накала)
16. Испытание лаков и красок на стойкость к различным веществам
17. Степень защиты с помощью корпуса (IP)
18. Защита от удара электрическим током
19. Общие указания
20. Данные по упаковке
21. Стандарты и предписания
22. Соответствие экологическим нормам
23. eCl@ss
24. ETIM
1. Характеристики товаров
| Условное обозначение | Нижняя часть корпуса |
| Тип | ICS25-B100X98-V-7035 |
| Арт. № | 2203881 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Исполнение | Нижняя часть корпуса с металлической защелкой |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Установка на монтажной рейке |
| Количество ярусов | 4 |
| Уровни подключения | 3 (с обеих сторон) |
| Имеется вентиляционное отверстие | да |
| Макс. количество контактов | 24 (размер шага5 мм) |
| 30 (размер шага3, 5 мм) |
2. Размеры
| Чертеж | |
| Ширина [ w ] | 25 мм |
| Высота [ h ] | 100 мм |
| Глубина [ d ] | 108, 35 мм |
| Глубина от верхнего края монтажной рейки [ d ] | 98, 15 мм |
| Размеры | 25 мм x 100 мм x 110 мм (Нижняя и верхняя части корпуса) |
3. Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Полиамид |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
5. Данные о печатной плате
| Количество креплений печатной платы | 2 |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
6. Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 17 Вт |
7. Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
| Коэффициент уменьшения | 0, 81 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 13, 5 Вт |
8. Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
| Коэффициент уменьшения | 0, 67 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 11, 4 Вт |
9. Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
| Коэффициент уменьшения | 0, 53 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 9 Вт |
10. Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
| Коэффициент уменьшения | 0, 41 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 7 Вт |
11. Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31) 2009-04 |
| Высота падения | 50 см |
| Количество циклов падения | 50 |
12. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 15 мм (10 - 58, 1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
| Направление испытания | X-, Y- и Z-ось |
13. Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27) 2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
14. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 |
15. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
16. Испытание лаков и красок на стойкость к различным веществам
| Спецификации по испытанию | VW PV 3.10.7 2005-02 |
17. Степень защиты с помощью корпуса (IP)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1) 2014-09 |
| Результат, степень защиты IP-код | IP20 |
18. Защита от удара электрическим током
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1) 2014-09 |
| Требования, защита от удара электрическим током | Токопроводящие детали должны быть недоступны для прикосновения при испытании контрольным пальцем МЭК с силой нажатия 10 Н. |
19. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
| Тип указания | Рекомендация |
| Указание | Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение) |
20. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
21. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
22. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
23. eCl@ss
| ECl@ss 5.1 | 27180505 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
24. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
1051.6
