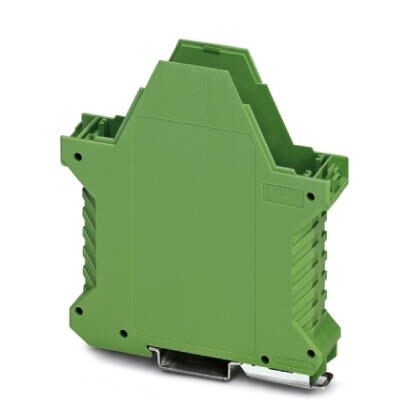

Корпуса для установки на несущую рейку, Нижняя часть корпуса с металлической защелкой, высокая конструкция, без вентиляционных отверстий, ширина22,6 мм, высота99 мм, глубина84,8 мм, поперечное соединениебез шинного соединителя, цветзеленый (6021)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Нагревостойкость (испытание вдавливанием шарика)
15. Испытание на опасность воспламенения (нить накала)
16. Степень защиты с помощью корпуса (IP)
17. Общие указания
18. Данные по упаковке
19. Стандарты и предписания
20. Соответствие экологическим нормам
21. eCl@ss
22. ETIM
23. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Рассеиваемая мощность отдельного корпуса при 20 °C
7. Рассеиваемая мощность отдельного корпуса при 30 °C
8. Рассеиваемая мощность отдельного корпуса при 40 °C
9. Рассеиваемая мощность отдельного корпуса при 50 °C
10. Рассеиваемая мощность отдельного корпуса при 60 °C
11. Механическая прочность/испытательный барабан
12. Испытание на вибростойкость
13. Ударопрочность
14. Нагревостойкость (испытание вдавливанием шарика)
15. Испытание на опасность воспламенения (нить накала)
16. Степень защиты с помощью корпуса (IP)
17. Общие указания
18. Данные по упаковке
19. Стандарты и предписания
20. Соответствие экологическим нормам
21. eCl@ss
22. ETIM
23. UNSPSC
1. Характеристики товаров
| Условное обозначение | Нижняя часть корпуса |
| Тип | ME 22, 5 UTG GN |
| Арт. № | 2907127 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Исполнение | Нижняя часть корпуса с металлической защелкой, высокая конструкция |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Установка на монтажной рейке |
| Имеется вентиляционное отверстие | нет |
2. Размеры
| Чертеж | |
| Ширина [ w ] | 22, 6 мм |
| Высота [ h ] | 99 мм |
| Глубина [ d ] | 84, 8 мм |
| Глубина от верхнего края монтажной рейки [ d ] | 77, 3 мм |
| Глубина от верхнего края монтажной рейки до точки соприкосновения верхней части [ d ] | 46 мм |
3. Спецификации материала
| Цвет (RAL) | зеленый (6021) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Полиамид |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
5. Данные о печатной плате
| Количество креплений печатной платы | 1 |
| Толщина печатной платы | 1, 4 мм ... 1, 8 мм |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
6. Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 5, 7 Вт |
7. Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
| Коэффициент уменьшения | 0, 91 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 5, 2 Вт |
8. Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
| Коэффициент уменьшения | 0, 81 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 4, 6 Вт |
9. Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
| Коэффициент уменьшения | 0, 7 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 4 Вт |
10. Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
| Коэффициент уменьшения | 0, 57 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 3, 25 Вт |
11. Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1) 2005-03 |
| Высота падения | 50 см |
| Количество циклов падения | 10 |
12. Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6) 2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0, 15 мм (10 - 58, 1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2, 5 ч |
| Направление испытания | X-, Y- и Z-ось |
13. Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27) 2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
14. Нагревостойкость (испытание вдавливанием шарика)
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2)2016-01 |
| Температура | 125 °C |
| Продолжительность испытания (часы) | 1 ч |
| Сила | 20 N |
15. Испытание на опасность воспламенения (нить накала)
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11) 2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
16. Степень защиты с помощью корпуса (IP)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1) 2014-09 |
| Результат, степень защиты IP-код | IP20 |
17. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
| Тип указания | Рекомендация |
| Указание | Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение) |
18. Данные по упаковке
| Форма упаковки | в картонной коробке |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
19. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
20. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
21. eCl@ss
| ECl@ss 4.0 | 27180400 |
| ECl@ss 4.1 | 27180400 |
| ECl@ss 5.0 | 27180500 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
22. ETIM
| ETIM 2.0 | EC001031 |
| ETIM 3.0 | EC001031 |
| ETIM 4.0 | EC001031 |
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
23. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
