Описание
Характеристики

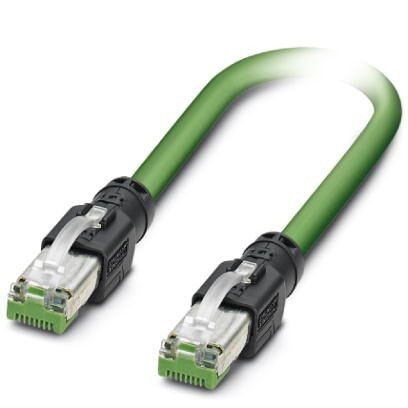

Патч-кабель PROFINET, экранированный, четверка звездной скрутки, AWG 22, гибкий (7-жильный), зеленый, прямой штекер RJ45/IP20, на прямой штекер RJ45/IP20, длина2 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 2, 00 м |
2. Окружающие условия
| Степень защиты | IP20 (Штекерный соединитель RJ45) |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Штекерный соединитель RJ45) |
3. Общие характеристики
| Расчетный ток при 40 ℃ | 1 A |
| Расчетное напряжение | 48 В |
| Полюсов | 4 |
| Категория перенапряжения | I |
| Степень загрязнения | 1 |
| Альтернативное краткое описание изделия | Кабель PROFINET |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал корпуса | PA 6.6 |
| Степень защиты | IP20 |
| Количество гнезд | 1 |
| Расчетный ток | 1, 75 A |
4. Параметры, головка 1
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| PA (Корпус) | |
| Циклы установки | ≥ 750 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
5. Параметры, головка 2
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| PA (Корпус) | |
| Циклы установки | ≥ 750 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
6. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V2 |
7. Кабель
| Тип кабеля | PROFINET, CAT5, гибкий, ПВХ |
| Тип кабеля (краткое обозначение) | 93B |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801 2002), 100 Мбит/с |
| Конструкция кабеля | 1x4xAWG22/7SF/TQ |
| Сечение провода | 4x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0, 25 мм |
| Диаметр проводника вкл. изоляцию | около 1, 5 мм |
| Цвета жил | белый, желтый, синий, оранжевый |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Наружный диаметр кабеля D | 6, 5 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 60 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 30 мм |
| Внешняя оболочка, материал | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Волновое сопротивление | 100 Ω ±15 Ω (при 1 ... 100 МГц) |
8. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27060308 |
| ECl@ss 8.0 | 27060308 |
| ECl@ss 9.0 | 27060308 |
9. ETIM
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
10. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
Характеристики
Последняя стоимость
50585.48
Бренд
PHOENIX CONTACT
