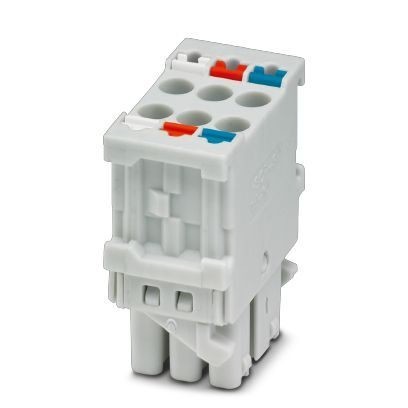

Разъем печатной платы HSCP-SP 1,5-1U6-629/629-7035

Описание

Характеристики

Разъемы для печатной платы, номинальный ток8 A, расчетное напряжение (III/2)320 В, номинальное сечение1,5 мм², полюсов6, размер шага3,45 мм, тип подключенияПружинные зажимы Push-in, цветсветло-серый, Цвет пружинного размыкающего контактасиний / красный / белый

Характеристики
Оглавление 1. Характеристики товаров
2. Электрические параметры
3. Соединительная способность
4. Данные о кабельных наконечниках
5. Данные о материале - контакт
6. Данные о материале - корпус
7. Указание материала - Элемент управления
8. Указание размеров изделия
9. Данные по упаковке
10. Общие указания по изделиям
11. Окружающие условия
12. Подключение и метод кабельной разводки
13. Испытание на растяжение
14. Механические испытания в соответствии со стандартом
15. Воздушные пути и пути утечки
16. Кривая нагрузочной способности / график зависимости параметров от температуры
17. Механические испытания (A)
18. Испытания на долговечность (B)
19. Климатическое испытания (D)
20. Испытания на долговечность и воздействие окружающей среды (E)
21. Стандарты и предписания
22. Соответствие экологическим нормам
23. eCl@ss
24. ETIM
25. UNSPSC
1. Характеристики товаров
Условное обозначение Разъем печатной платы
Штекерная система HSC 1, 5
Тип контактов Гнездовая часть
Серия изделий HSCP-SP 1, 5-..
Размер шага 3, 45 мм
Полюсов 6
Тип подключения Пружинные зажимы Push-in
Количество ярусов 2
Количество точек подключения 6
Количество потенциалов 6
2. Электрические параметры
Номинальный ток 8 A
Номинальное напряжение 320 В
Расчетное напряжение 63 В
Расчетное напряжение (III/2) 320 В
Расчетное напряжение (II/2) 320 В
Расчетное импульсное напряжение (III/3) 2, 5 кВ
Расчетное импульсное напряжение (III/2) 2, 5 кВ
Расчетное импульсное напряжение (II/2) 2, 5 кВ
3. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной да
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1 мм²
Калиберная пробка a x b / диаметр 2, 4 x 1, 5 мм / -
Длина оголяемой части 8 мм
4. Данные о кабельных наконечниках
Рекомендуемые обжимные клещи 1212034 CRIMPFOX 6
Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1 Сечение 0, 25 мм²Длина8 мм ... 10 мм
Сечение 0, 34 мм²Длина8 мм ... 10 мм
Сечение 0, 5 мм²Длина8 мм ... 10 мм
Сечение 0, 75 мм²Длина8 мм ... 10 мм
Сечение 1 мм²Длина8 мм ... 10 мм
Сечение 1, 5 мм²Длина10 мм
Рекомендуемые обжимные клещи 1212034 CRIMPFOX 6
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4 Сечение 0, 25 мм²Длина8 мм ... 10 мм
Сечение 0, 34 мм²Длина8 мм ... 10 мм
Сечение 0, 5 мм²Длина10 мм
Сечение 0, 75 мм²Длина10 мм
Сечение 1 мм²Длина10 мм
5. Данные о материале - контакт
Указание Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт Сплав меди
Качество поверхности гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие) Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие) Олово (4 - 8 мкм Sn)
6. Данные о материале - корпус
Цвет корпуса светло-серый (7035)
Изоляционный материал PA
Группа изоляционного материала I
CTI согласно МЭК 60112 600
Класс воспламеняемости согласно UL 94 V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 125 °C
7. Указание материала - Элемент управления
Изоляционный материал PBT
CTI согласно МЭК 60112 275
Класс воспламеняемости согласно UL 94 V0
8. Указание размеров изделия
Длина [ l ] 21, 6 мм
Ширина [ w ] 10, 9 мм
Высота [ h ] 18, 8 мм
Размер шага 3, 45 мм
Монтажная высота (высота без паечного штифта) 18, 8 мм
9. Данные по упаковке
Форма упаковки в картонной коробке
Количество в одной упаковке 50
Наименование, количество в одной упаковке Шт.
Тип упаковки Картон
10. Общие указания по изделиям
Тип указания Указание по монтажу
Указание См. технический паспорт серии изделий в разделе «Загрузки».
11. Окружающие условия
Температура окружающей среды (хранение/транспорт) -40 °C ... 55 °C
Температура окружающей среды (при монтаже) -5 °C ... 100 °C
Температура окружающей среды (при эксплуатации) -40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
12. Подключение и метод кабельной разводки
Проверка подсоединения проводника Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки Испытание проведено
Испытание - Множественное под- и отключение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Испытание на повреждение и расшатывание проводника DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
13. Испытание на растяжение
Испытание на растяжение DIN EN 60999-1 (VDE 0609-1) 2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие 0, 2 мм² / жесткий / >10 Н
0, 2 мм² / гибкий / >10 Н
1, 5 мм² / жесткий / >40 Н
1, 5 мм² / гибкий / >40 Н
14. Механические испытания в соответствии со стандартом
Спецификация испытания DIN EN 61984 (VDE 0627)
Визуальный контроль Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей Испытание проведено DIN EN 60068-2-70 1996-07
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-13-2 2006-11
Количество циклов 25
Усилие установки на 1 полюс, прибл. 5 Н
Усилие съема на 1 полюс, прибл. 4 Н
Поляризация и кодирование Испытание проведено DIN EN 60512-13-5 2006-11
Результат Испытание проведено
Спецификации по испытанию DIN EN 60512-15-1 2009-03
Сила на полюс 20 Н
15. Воздушные пути и пути утечки
Воздушный путь и путь утечки DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2) 1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2) 1, 5 мм
Минимальный путь утечки (III/3) 1, 6 мм
Минимальный путь утечки (III/2) 1, 6 мм
Минимальный путь утечки (II/2) 1, 6 мм
16. Кривая нагрузочной способности / график зависимости параметров от температуры
Диаграмма
Спецификации по испытанию DIN EN 61984 (VDE 0627)
17. Механические испытания (A)
Спецификация испытания DIN EN 61984 (VDE 0627)
Усилие установки на 1 полюс, прибл. 5 Н
Усилие съема на 1 полюс, прибл. 4 Н
Фиксированное расположение в процессе вставления > 20 N Испытание проведено
Крепление контакта требования > 20 N Испытание проведено
18. Испытания на долговечность (B)
Спецификации по испытанию DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1 2, 1 мΩ
Циклы установки 25
Проходное сопротивление R2 2, 2 мΩ
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
Сопротивлением изоляции между соседними полюсами >0, 4 TΩ
19. Климатическое испытания (D)
Спецификации по испытанию DIN EN ISO 6988 1997-03
Нагрузка при охлаждении -40 °C/2 ч
Тепловая нагрузка 100 °C/168 ч
Коррозионное воздействие 0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря 2, 95 кВ
Испытательное переменное напряжение 1, 39 кВ
20. Испытания на долговечность и воздействие окружающей среды (E)
Спецификации по испытанию DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код Защита от прикосновений «пробным пальцем» IP20
21. Стандарты и предписания
Подключение согласно стандарту EN-VDE
Класс воспламеняемости согласно UL 94 V0
Указания по безопасности ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
• Изделие в виде бескорпусного штекера предусмотрено для монтажа в корпус.
• Эксплуатировать штекерный соединитель только в полностью вставленном состоянии.
22. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
23. eCl@ss
ECl@ss 5.0 27371300
ECl@ss 5.1 27371300
ECl@ss 6.0 27180800
ECl@ss 7.0 27182702
ECl@ss 8.0 27440309
ECl@ss 9.0 27440309
24. ETIM
ETIM 5.0 EC002638
ETIM 6.0 EC002638
ETIM 7.0 EC002638
25. UNSPSC
UNSPSC 13.2 39121409
UNSPSC 18.0 39121409
UNSPSC 19.0 39121409
UNSPSC 20.0 39121409
UNSPSC 21.0 39121409

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

3063.92

Условное обозначение	Разъем печатной платы
Штекерная система	HSC 1, 5
Тип контактов	Гнездовая часть
Серия изделий	HSCP-SP 1, 5-..
Размер шага	3, 45 мм
Полюсов	6
Тип подключения	Пружинные зажимы Push-in
Количество ярусов	2
Количество точек подключения	6
Количество потенциалов	6

Номинальный ток	8 A
Номинальное напряжение	320 В
Расчетное напряжение	63 В
Расчетное напряжение (III/2)	320 В
Расчетное напряжение (II/2)	320 В
Расчетное импульсное напряжение (III/3)	2, 5 кВ
Расчетное импульсное напряжение (III/2)	2, 5 кВ
Расчетное импульсное напряжение (II/2)	2, 5 кВ

Тип подключения	Пружинные зажимы Push-in
Вставной	да
Сечение жесткого провода	0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil	24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 25 мм² ... 1, 5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 25 мм² ... 1 мм²
Калиберная пробка a x b / диаметр	2, 4 x 1, 5 мм / -
Длина оголяемой части	8 мм

Рекомендуемые обжимные клещи	1212034 CRIMPFOX 6
Кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1	Сечение 0, 25 мм²Длина8 мм ... 10 мм
	Сечение 0, 34 мм²Длина8 мм ... 10 мм
	Сечение 0, 5 мм²Длина8 мм ... 10 мм
	Сечение 0, 75 мм²Длина8 мм ... 10 мм
	Сечение 1 мм²Длина8 мм ... 10 мм
	Сечение 1, 5 мм²Длина10 мм
Рекомендуемые обжимные клещи	1212034 CRIMPFOX 6
Кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4	Сечение 0, 25 мм²Длина8 мм ... 10 мм
	Сечение 0, 34 мм²Длина8 мм ... 10 мм
	Сечение 0, 5 мм²Длина10 мм
	Сечение 0, 75 мм²Длина10 мм
	Сечение 1 мм²Длина10 мм

Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	гальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)	Олово (4 - 8 мкм Sn)

Цвет корпуса	светло-серый (7035)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C

Длина [ l ]	21, 6 мм
Ширина [ w ]	10, 9 мм
Высота [ h ]	18, 8 мм
Размер шага	3, 45 мм
Монтажная высота (высота без паечного штифта)	18, 8 мм

Форма упаковки	в картонной коробке
Количество в одной упаковке	50
Наименование, количество в одной упаковке	Шт.
Тип упаковки	Картон

Тип указания	Указание по монтажу
Указание	См. технический паспорт серии изделий в разделе «Загрузки».

Температура окружающей среды (хранение/транспорт)	-40 °C ... 55 °C
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)


Проверка подсоединения проводника	Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия.
Результат проверки	Испытание проведено
Испытание - Множественное под- и отключение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Испытание на повреждение и расшатывание проводника	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено

Испытание на растяжение	DIN EN 60999-1 (VDE 0609-1) 2000-12
	Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие	0, 2 мм² / жесткий / >10 Н
	0, 2 мм² / гибкий / >10 Н
	1, 5 мм² / жесткий / >40 Н
	1, 5 мм² / гибкий / >40 Н

Спецификация испытания	DIN EN 61984 (VDE 0627)
Визуальный контроль	Испытание проведено DIN EN 60512-1-1 2003-01
Контроль размеров	Испытание проведено DIN EN 60512-1-2 2003-01
Стойкость надписей	Испытание проведено DIN EN 60068-2-70 1996-07
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-13-2 2006-11
Количество циклов	25
Усилие установки на 1 полюс, прибл.	5 Н
Усилие съема на 1 полюс, прибл.	4 Н
Поляризация и кодирование	Испытание проведено DIN EN 60512-13-5 2006-11
Результат	Испытание проведено
Спецификации по испытанию	DIN EN 60512-15-1 2009-03
Сила на полюс	20 Н

Воздушный путь и путь утечки	DIN EN 60664-1 (VDE 0110-1) 2008-01
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1) 2008-01
Минимальный воздушный путь - неоднородное поле (III/3)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (III/2)	1, 5 мм
Минимальный воздушный путь - неоднородное поле (II/2)	1, 5 мм
Минимальный путь утечки (III/3)	1, 6 мм
Минимальный путь утечки (III/2)	1, 6 мм
Минимальный путь утечки (II/2)	1, 6 мм

Диаграмма
Спецификации по испытанию	DIN EN 61984 (VDE 0627)

Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1) 2010-12
Проходное сопротивление R1	2, 1 мΩ
Циклы установки	25
Проходное сопротивление R2	2, 2 мΩ
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ
Сопротивлением изоляции между соседними полюсами	>0, 4 TΩ

Спецификации по испытанию	DIN EN ISO 6988 1997-03
Нагрузка при охлаждении	-40 °C/2 ч
Тепловая нагрузка	100 °C/168 ч
Коррозионное воздействие	0, 2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Импульсное напряжение на уровне моря	2, 95 кВ
Испытательное переменное напряжение	1, 39 кВ

Спецификации по испытанию	DIN EN 61984 (VDE 0627) 2009-11
Результат, степень защиты IP-код	Защита от прикосновений «пробным пальцем» IP20

Подключение согласно стандарту	EN-VDE
Класс воспламеняемости согласно UL 94	V0
Указания по безопасности	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	• Изделие в виде бескорпусного штекера предусмотрено для монтажа в корпус.
	• Эксплуатировать штекерный соединитель только в полностью вставленном состоянии.

China RoHS	Период времени для применения по назначениюне ограничен = EFUP-e
	Не содержит опасных веществ, выходящих за пределы пороговых значений

ECl@ss 5.0	27371300
ECl@ss 5.1	27371300
ECl@ss 6.0	27180800
ECl@ss 7.0	27182702
ECl@ss 8.0	27440309
ECl@ss 9.0	27440309

UNSPSC 13.2	39121409
UNSPSC 18.0	39121409
UNSPSC 19.0	39121409
UNSPSC 20.0	39121409
UNSPSC 21.0	39121409
