Описание
Характеристики
Оптоволоконный кабель, пассивный, жесткий, может использоваться для корпусов типа ME, ME MAX, ME-IO, ME PLC и EH (требуется подготовка корпуса)
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Общие указания
6. Данные упаковки
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Общие указания
6. Данные упаковки
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Характеристики товаров
| Условное обозначение | Световод |

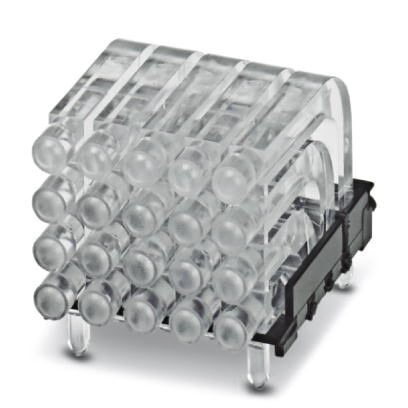

| Тип | HS LC-H-D2/ R4XC5-2, 54 |
| Арт. № | 2202321 |
| Исполнение | пассивный, жесткий |
| Ориентация страницы | горизонтальное |
| Число индикаторов | 20 (4 ряда x 5 столбцов) |
| Устойчивость к электростатическим разрядам | |
| Форма головной части | круглый, конический |
2. Размеры
| Чертеж | |
| Подпись к рисунку | Подробности позиционирования корпуса для электроники находятся в разделе загрузок Design-In |
| Размер шага | 2, 54 мм |
| Диаметр | 2 мм |
| Диаметр отверстий | 1, 2 мм |
3. Спецификации материала
| Материал | PC |
| Цвет (RAL) | прозрачный |
| черный |
4. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
5. Общие указания
| Тип указания | Указание по монтажу |
| Указание | См. технический паспорт серии изделий в разделе «Загрузки». |
| Во избежание распространения излучения в системе предусмотрено отверстие. Таким образом возможны также смешанные цвета. |
6. Данные упаковки
| Количество в одной упаковке | 100 |
| Наименование, количество в одной упаковке | Шт. |
7. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 5.0 | 27180500 |
| ECl@ss 5.1 | 27180500 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
10. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
11. UNSPSC
| UNSPSC 13.2 | 31261501 |
| UNSPSC 18.0 | 31261501 |
| UNSPSC 19.0 | 31261501 |
| UNSPSC 20.0 | 31261501 |
| UNSPSC 21.0 | 31261501 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
4165.83
