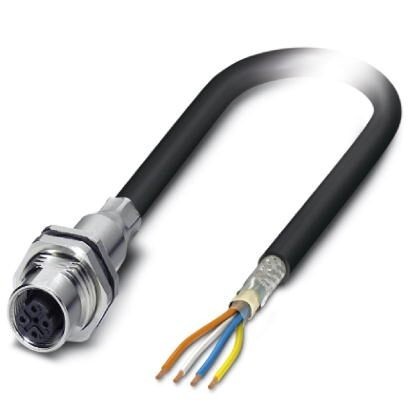

Готовый кабель PROFINET, CAT5e, экранированный, четверка звездообразной скрутки, AWG 22 (7-проволочный), черный, встраиваемая розетка M12, монтаж с задней части стенки / резьбовое крепление с M16, другой конец - без разъема, длина 2 м
Характеристики
Оглавление 1. Окружающие условия
2. Общие характеристики
3. Параметры, головка 1
4. Стандарты и предписания
5. Кабель
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Общие характеристики
3. Параметры, головка 1
4. Стандарты и предписания
5. Кабель
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Окружающие условия
| Степень защиты | IP67 (в смонтированном состоянии) |
| IP65 (в смонтированном состоянии) |
2. Общие характеристики
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 250 В |
| Полюсов | 4 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801 2002) |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Альтернативное краткое описание изделия | Кабель PROFINET |
| Материал, контакт | CuZn |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Степень защиты | IP65/IP67 |
3. Параметры, головка 1
| Экранирован. | есть |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | черный RAL 9005 |
4. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
5. Кабель
| Тип кабеля | PROFINET RADOX® для применения в железнодорожной отрасли CAT5 усиленный |
| Тип кабеля (краткое обозначение) | 936 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Конструкция кабеля | 1x4xAWG22/7SF/TQ |
| Сечение провода | 4x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0, 25 мм |
| Диаметр проводника вкл. изоляцию | 1, 95 мм |
| Цвета жил | бело-голубой, оранжево-желтый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Защитный экран оптоволоконного кабеля | 100 % |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внешней оболочки | ≥ 0, 8 мм |
| Наружный диаметр кабеля D | 7, 25 мм ±0, 3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Масса кабеля | 81 г/м |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | PE-X |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Сопротивление кабеля | ≤ 54, 4 Ом/км |
| Производственная мощность | ≤ 65 пФ (Линия-линия) |
| ≤ 100 пФ (Проводник - экран) | |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) |
| 76 дБ (при 4 МГц) | |
| 67 дБ (при 10 МГц) | |
| 60 дБ (при 31, 5 МГц) | |
| 56 дБ (при 62, 5 МГц) | |
| 53 дБ (при 100 МГц) | |
| Переходное затухание на дальнем конце (FEXT) | 80 дБ (при 1 МГц) |
| 70 дБ (при 4 МГц) | |
| 65 дБ (при 10 МГц) | |
| 58 дБ (при 31, 5 МГц) | |
| 59 дБ (при 62, 5 МГц) | |
| 67 дБ (при 100 МГц) | |
| Ослабление | 2 дБ (при 1 МГц) |
| 4 дБ (при 4 МГц) | |
| 6, 5 дБ (при 10 МГц) | |
| 10, 5 дБ (при 31, 5 МГц) | |
| 14 дБ (при 62, 5 МГц) | |
| 18 дБ (при 100 МГц) | |
| Затухание несогласованности (RL) | 35 дБ (при 4 МГц) |
| 35 дБ (при 10 МГц) | |
| 35 дБ (при 31, 5 МГц) | |
| 33 дБ (при 62, 5 МГц) | |
| 33 дБ (при 100 МГц) | |
| Скорость передачи сигнала | 66 c |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Сопротивление устройства сопряжения | 200, 00 мΩ/м (f ≤ 30 МГц) |
| Номинальное напряжение, проводник | 300 В AC |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Категория Ia, Ib, II) |
| GM/RT 2130 (Категория Ia, Ib, II) | |
| EN 45545 (Уровень опасности HL1 - HL3) | |
| DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| NF F16-101 (Категория A1, A2, B) | |
| NF F16-101 (Класс C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Уровень опасности LR1 - LR4) | |
| Негорючесть | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| согласно ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Плотность дымовых газов | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Коррозийность газов, выделяемых при горении | EN 50267-2-2 |
| Токсичность газов, выделяемых при горении | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) |
| -40 °C ... 90 °C (кабель, для подвижного монтажа) |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27060308 |
| ECl@ss 8.0 | 27060308 |
| ECl@ss 9.0 | 27060308 |
8. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
9. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
