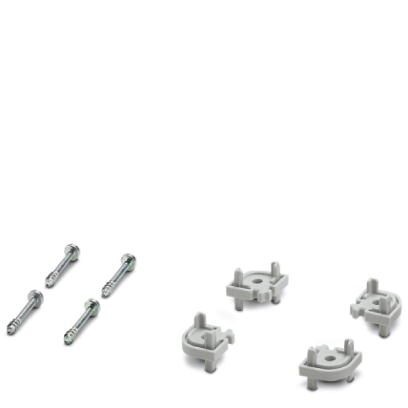

Угловая вставка для корпусов UCS, материалполиамид, цветсветло-серый, аналогичный RAL 7035
Характеристики
Оглавление 1. Характеристики товаров
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Указание по монтажу
7. Данные по упаковке
8. Стандарты и предписания
9. eCl@ss
10. ETIM
2. Размеры
3. Спецификации материала
4. Условия окружающей среды
5. Данные о печатной плате
6. Указание по монтажу
7. Данные по упаковке
8. Стандарты и предписания
9. eCl@ss
10. ETIM
1. Характеристики товаров
| Тип | UCS CC 7035 |
| Арт. № | 2203395 |
| Тип корпуса | Универсальный корпус |
| Исполнение | включая винты, плоские |
2. Размеры
| Ширина [ w ] | 16, 2 мм |
| Высота [ h ] | 16, 2 мм |
| Глубина [ d ] | 13, 5 мм |
3. Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
| Изоляционный материал | PA |
| CTI согласно МЭК 60112 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PA |
4. Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от рассеиваемой мощности) |
5. Данные о печатной плате
| Тип крепления печатной платы | Резьбовые элементы |
6. Указание по монтажу
| Момент затяжки / частота вращения | Винтовое соединение половин корпуса1, 2 Нм-1, 4 Нм / 500 rpm-1000 rpm |
7. Данные по упаковке
| Количество в одной упаковке | 1 |
| Наименование, количество в одной упаковке | Шт. |
8. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
9. eCl@ss
| ECl@ss 5.1 | 27180506 |
| ECl@ss 6.0 | 27180800 |
| ECl@ss 7.0 | 27182702 |
| ECl@ss 8.0 | 27182702 |
| ECl@ss 9.0 | 27182702 |
10. ETIM
| ETIM 5.0 | EC001031 |
| ETIM 6.0 | EC001031 |
| ETIM 7.0 | EC001031 |
Характеристики
Бренд
PHOENIX CONTACT
