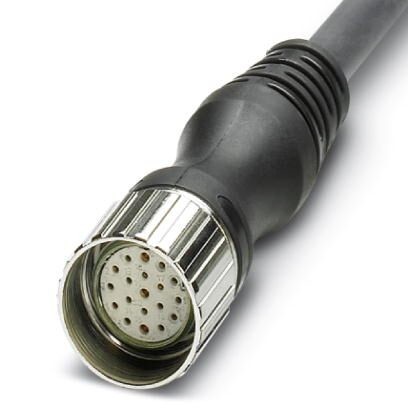

Магистральный кабель, применениеКонцентратор сигналов датчиков и исполнительных элементов Пластик, полюсов19, гнездо для платыДвойной, индикатор состоянияНетгодключение магистрального кабеляШтекерный разъем M 23, PUR/PVC, длина кабеля10 м, экранировканет
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Характеристики магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Характеристики магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Общие сведения
| Расчетное напряжение | 150 В |
| Полюсов | 19 |
| Указание | Магистральный провод предназначен для подключения к коробке датчика/исполнительного устройства при помощи штекерного разъема М23. |
2. Окружающие условия
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (вилка / розетка) |
3. Характеристики магистрального кабеля
| Тип подключения | Штекерный разъем M 23 |
| Длина кабеля | 10 м |
4. Тип изоляционного материала
| Материал корпуса | полиуретан |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал держателя контакта, сторона магистрального кабеля | полиамид |
5. Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = 15 = WH |
| 1 / 2 (B) = 7 = GY/PK | |
| 2 / 4 (A) = 5 = GN | |
| 2 / 2 (B) = 4 = RD/BU | |
| 3 / 4 (A) = 16 = YE | |
| 3 / 2 (B) = 8 = WH/GN | |
| 4 / 4 (A) = 3 = GY | |
| 4 / 2 (B) = 14 = BN/GN | |
| 5 / 4 (A) = 17 = PK | |
| 5 / 2 (B) = 9 = WH/YE | |
| 6 / 4 (A) = 2 = RD | |
| 6 / 2 (B) = 13 = YE/BN | |
| 7 / 4 (A) = 11 = BK | |
| 7 / 2 (B) = 10 = WH/GY | |
| 8 / 4 (A) = 1 = VT | |
| 8 / 2 (B) = 18 = GY/BN | |
| 1-8 / 1 (+ 120 V) = 19 = BN | |
| 1-8 / 3 (0 V) = 6 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
6. Кабель
| Тип кабеля | PUR / ПВХ черного цвета |
| Тип кабеля (краткое обозначение) | PUR |
| Условное обозначение кабеля | LiYY11Y-HF |
| UL AWM Style | 20549 (80 °C / 300 В) |
| Сечение провода | 16x 0, 5 мм² (Сигнальный провод) |
| 3x 1 мм² (Кабель подачи питания) | |
| AWG, сигнальная линия | 20 |
| AWG, напряжение питания | 17 |
| Конструкция кабеля, сигнальная линия | 28x 0, 15 мм |
| Конструкция кабеля, напряжение питания | 56x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | 1, 5 мм ±0, 1 мм (Сигнальный провод) |
| 2, 1 мм ±0, 1 мм (Кабель подачи питания) | |
| Цвета жил | коричневый, синий, желто-зеленый, белый, зеленый, желтый, серый, розовый, красный, черный, фиолетовый, серо-розовый, красно-синий, бело-зеленый, коричнево-зеленый, бело-желтый, желто-коричневый, бело-серый, серо-коричневый |
| Общая скрутка | Скрученные жилы |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внутренней оболочки | ≥ 0, 15 мм |
| Толщина стенок внешней оболочки | ≥ 0, 76 мм |
| Наружный диаметр кабеля D | 10, 5 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7, 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Количество циклов изгибания | 1500000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
| Масса кабеля | 183, 7 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 2000 В |
| Прочие характеристики | не содержит силикона |
| Негорючесть | согласно DIN EN 50265 |
| Маслостойкость | согласно VDE 0472, часть 803 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
9. ETIM
| ETIM 2.0 | EC000104 |
| ETIM 3.0 | EC000104 |
| ETIM 4.0 | EC000104 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Бренд
PHOENIX CONTACT
