Описание
Характеристики

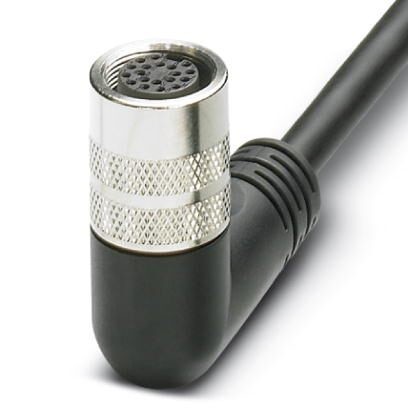

Магистральный кабель, применениеКонцентратор сигналов датчиков и исполнительных элементов, тип подключенияРозетка M8 металл, количество гнезд6, полюсов10, гнездо для платыoдин ряд, индикатор состоянияНетгодключение магистрального кабеляШтекерный разъем M 16, PUR/PVC, длина кабеля10 м, экранировканет
Характеристики
Оглавление 1. Общие сведения
2. Окружающие условия
3. Характеристики магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Характеристики магистрального кабеля
4. Тип изоляционного материала
5. Назначение выводов
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Расчетное напряжение | 125 В AC |
| 150 В DC | |
| Полюсов | 10 |
| Количество гнезд | 6 |
| Тип подключения, датчик / исполнительный элемент | Розетка M8 |
2. Окружающие условия
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| -40 °C ... 90 °C (При жестком монтаже) | |
| -5 °C ... 80 °C (При подвижном монтаже) |
3. Характеристики магистрального кабеля
| Тип подключения | Штекерный разъем M 16 |
| Длина кабеля | 10 м |
| Тип кабеля | Высокопрочный магистральный кабель |
| Сечение, сигнальная линия | 6x 0, 34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 42x 0, 10 мм |
| Сечение, цепь питания | 2x 0, 75 мм² |
| AWG, напряжение питания | 18 |
| Конструкция кабеля, напряжение питания | 96x 0, 10 мм |
| Наружный диаметр | 8, 2 мм |
| Макс. количество циклов изгибания | 1500000 |
| Радиус изгиба | 100 мм |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
4. Тип изоляционного материала
| Материал корпуса | полиуретан |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал держателя контакта, сторона магистрального кабеля | TPU |
| Материал, резьбовая втулка | Сплав меди |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал уплотнения | NBR |
5. Назначение выводов
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = P = WH |
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 1-6 / 1 (+ 120 V) = A+M = BN | |
| 1-6 / 3 (0 V) = L+U = BU |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060311 |
8. ETIM
| ETIM 2.0 | EC000104 |
| ETIM 3.0 | EC000104 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
9. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 19.0 | 31251501 |
| UNSPSC 20.0 | 31251501 |
| UNSPSC 21.0 | 31251501 |
Характеристики
Бренд
PHOENIX CONTACT
