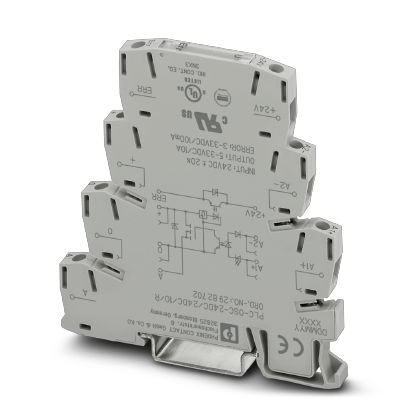

PLC-INTERFACE с контактом обратной связи, состоит из основной клеммы с винтовым зажимом и встроенным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход24 В DC, выход3-33 В DC/10 А
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 5 мм |
| Высота | 80 мм |
| Глубина | 86 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
4. Входные данные
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 2 |
| Диапазон входных напряжений | 19, 2 В DC ... 28, 8 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0, 4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0, 8 |
| Типовой входной ток при UN | 3 мА |
| Время включения, типовое | 0, 15 мс |
| Время отключения, типовое | 1 мс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Частота передачи | 100 Гц |
| Мощность потерь при номинальных условиях | 0, 07 Вт |
5. Выходные данные
| Наименование | Выход постоянного напряжения |
| Диапазон выходного напряжения | 5 В DC ... 33 В DC |
| Макс. ток продолжительной нагрузки | 10 A (См. график завис. пар.) |
| Максимальный пусковой ток | 100 A (t = 20 vc) |
| Падение напряжения при макс. рабочем токе | ≤ 50 мВ |
| Выходная коммутация | 3-проводная схема, с заземлением |
| Наименование защиты | Защита от подключения с неправильной полярностью (без длительной защиты) |
| Защита от перенапр. | |
| Наименование | Выход сигнала о неисправности |
| Диапазон выходного напряжения | 3 В DC ... 33 В DC (активный высокий уровень) |
| Макс. ток продолжительной нагрузки | 100 мА |
| Падение напряжения при макс. рабочем токе | |
| Индикация ошибок | СИД красн. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Cтабилитроны |
6. Общие сведения
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
7. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Сторона выхода |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Подключение согласно стандарту | UL |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 300 В |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371000 |
| ECl@ss 5.1 | 27371000 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371604 |
| ECl@ss 8.0 | 27371604 |
| ECl@ss 9.0 | 27371604 |
12. ETIM
| ETIM 2.0 | EC001504 |
| ETIM 3.0 | EC001504 |
| ETIM 4.0 | EC001504 |
| ETIM 5.0 | EC001504 |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
13. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121542 |
| UNSPSC 11 | 39121542 |
| UNSPSC 12.01 | 39121542 |
| UNSPSC 13.2 | 39122326 |
| UNSPSC 18.0 | 39122326 |
| UNSPSC 19.0 | 39122326 |
| UNSPSC 20.0 | 39122326 |
| UNSPSC 21.0 | 39122326 |
