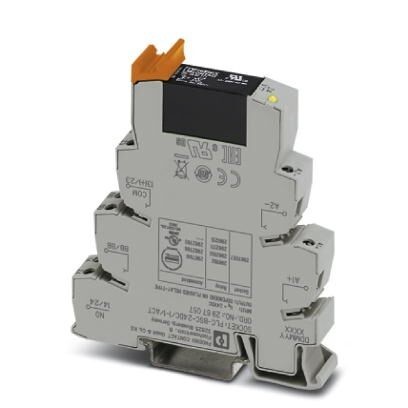

Вставное миниатюрное полупроводниковое реле, силовое полупроводниковое реле, 1 замыкающий контакт, вход24 В DC, выход24-253 В перем. тока/ 2 A
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 14 мм |
| Высота | 80 мм |
| Глубина | 94 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
4. Входные данные
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 2 |
| Диапазон входных напряжений | 19, 2 В DC ... 28, 8 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0, 4 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0, 8 |
| Типовой входной ток при UN | 9 мА |
| Время включения, типовое | 10 мс |
| Время отключения, типовое | 10 мс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защитный диод | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Защитный диод | |
| Частота передачи | 10 Гц |
| Мощность потерь при номинальных условиях | 0, 22 Вт |
5. Выходные данные
| Выходное номинальное напряжение | 230 В AC |
| Диапазон выходного напряжения | 24 В AC ... 253 В AC |
| Макс. ток продолжительной нагрузки | 2 A (См. график завис. пар.) |
| Максимальный пусковой ток | 30 A (10 мс) |
| Ток нагрузки, минимальный | 25 мА |
| Ток утечки | тип. 1 мА |
| Импульсный ток | 30 A (tp = 10 мс) |
| Предельная нагрузка | 4 A2c (tp = 10 мс, при 25 °C) |
| Пиковое запирающее напряжение | 600 В |
| Падение напряжения при макс. рабочем токе | ≤ 1 В |
| Выходная коммутация | 2-проводная, без массы, нулевой выключатель |
| Наименование защиты | Защита от перенапр. |
6. Общие сведения
| Испытательное напряжение, вход / выход | 2, 5 кВ (50 Гц, 1 мин) |
| Монтажное положение | см. Изменение хар-к |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 (Корпус) |
7. Параметры подключения
| Наименование, подключение | Сторона входа |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
8. Параметры подключения 2
| Наименование, подключение | Сторона выхода |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
9. Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
