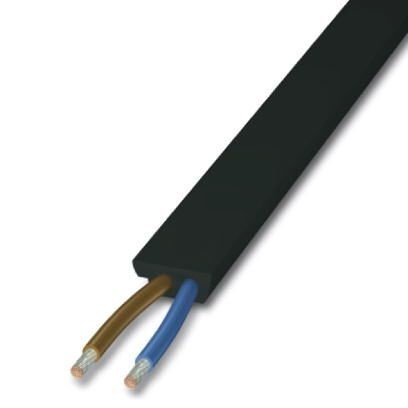

Плоский кабель AS-Interface, изоляция из EPDM, черный цвет, для подключения дополнительных источников питания, 2 x 1,5 мм², бухта 100 м
Характеристики
Оглавление 1. Механические характеристики
2. Окружающие условия
3. Данные о материале
4. Параметры проводников
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
2. Окружающие условия
3. Данные о материале
4. Параметры проводников
5. Соответствие экологическим нормам
6. eCl@ss
7. ETIM
8. UNSPSC
1. Механические характеристики
| Масса | 6832 г |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (подвижный монтаж) |
| -40 °C ... 85 °C (жестко проложенный) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
3. Данные о материале
| Ширина | 10 мм |
| Высота | 4 мм |
4. Параметры проводников
| Тип кабеля | Плоский кабель |
| Условное обозначение кабеля | 3G3G-FL |
| Конструкция кабеля | 2x 1, 5 мм² |
| Сечение провода | 1, 5 мм² |
| AWG, напряжение питания | 16 |
| Конструкция кабеля, напряжение питания | 76x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 2, 5 мм |
| Толщина стенки, изоляция | около 0, 5 мм |
| Цвета жил | коричневый, синий |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Номинальное напряжение, проводник | 48 В (Uo) |
| Испытательное напряжение, проводник | 1000 В AC |
| Внешняя оболочка, материал | EPDM (резина) |
| Материал, изоляция проводника | EPDM (резина) |
| Материал проводника | гибкий провод из оцинкованной меди |
| Масса кабеля | 85 кг/км |
| Тип прокладки | Снаружи и внутри помещений |
| Прочие характеристики | не содержит силикона |
| Стойкость, прочие данные | Стойкость к озону и УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
| -25 °C ... 85 °C (кабель, для подвижного монтажа) |
5. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
6. eCl@ss
| ECl@ss 10.0.1 | 27060106 |
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27061801 |
| ECl@ss 8.0 | 27062002 |
| ECl@ss 9.0 | 27062002 |
7. ETIM
| ETIM 3.0 | EC000825 |
| ETIM 4.0 | EC000825 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000825 |
| ETIM 7.0 | EC003250 |
8. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121707 |
| UNSPSC 19.0 | 26121707 |
| UNSPSC 20.0 | 26121707 |
| UNSPSC 21.0 | 26121707 |
Характеристики
Бренд
PHOENIX CONTACT
