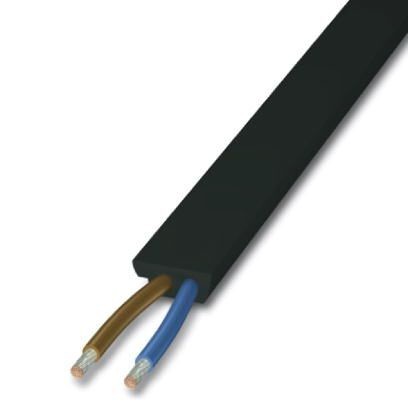

Плоский кабель AS-Interface, изоляция из TPE, с допуском UL, черный цвет, для подключения дополнительных источников питания, 2 x 1,5 мм², бухта 100 м
Характеристики
Оглавление 1. Механические характеристики
2. Окружающие условия
3. Данные о материале
4. Стандарты и предписания
5. Параметры проводников
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Данные о материале
4. Стандарты и предписания
5. Параметры проводников
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Механические характеристики
| Масса | 6453 г |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 105 °C (подвижный монтаж) |
| -40 °C ... 105 °C (жестко проложенный) | |
| Температура окружающей среды (при монтаже) | -30 °C ... 105 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 105 °C |
3. Данные о материале
| Ширина | 10 мм |
| Высота | 4 мм |
4. Стандарты и предписания
| Испытание тяговых цепей | для тяговых цепей |
5. Параметры проводников
| Тип кабеля | Плоский кабель |
| Конструкция кабеля | 2x 1, 5 мм² |
| Сечение провода | 1, 5 мм² |
| AWG, напряжение питания | 16 |
| Конструкция кабеля, напряжение питания | 84x 0, 15 мм |
| Диаметр проводника вкл. изоляцию | 2, 5 мм |
| Толщина стенки, изоляция | около 0, 5 мм |
| Цвета жил | коричневый, синий |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Сопротивление изоляции | ≥ 1 МΩ*км |
| Сопротивление кабеля | ≤ 13, 7 Ом/км |
| Номинальное напряжение, проводник | 48 В |
| Испытательное напряжение, проводник | 2000 В |
| Внешняя оболочка, материал | TPE |
| Материал, изоляция проводника | TPE |
| Материал проводника | медный гибкий провод |
| Масса кабеля | 64 кг/км |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 6 мм (однократно ) |
| Направление поперечного перемещения | горизонтально, по борту |
| Макс. количество циклов изгибания | 8000000 |
| Радиус изгиба | 75 мм |
| Скорость поперечного перемещения | 4 м/c |
| Ускорение | 4 м/c² |
| Направление поперечного перемещения | вертикально, по борту |
| Макс. количество циклов изгибания | 10000000 |
| Радиус изгиба | 50 мм |
| Прочие характеристики | UL-Style 2103 |
| CSA-файл LL55255-42 | |
| Негорючесть | UL 1581, разд. 1061 (горение кабелей) |
| МЭК 60332-1-2 | |
| Без галогенов | нет |
| Маслостойкость | UL 1581, разд. 480 (60°C) |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (кабель, жестко прокладываемый) |
| -30 °C ... 105 °C (кабель, для подвижного монтажа) |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 10.0.1 | 27060106 |
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27061801 |
| ECl@ss 8.0 | 27062002 |
| ECl@ss 9.0 | 27062002 |
8. ETIM
| ETIM 3.0 | EC000825 |
| ETIM 4.0 | EC000825 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000825 |
| ETIM 7.0 | EC003250 |
9. UNSPSC
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121707 |
| UNSPSC 19.0 | 26121707 |
| UNSPSC 20.0 | 26121707 |
| UNSPSC 21.0 | 26121707 |
Характеристики
Бренд
PHOENIX CONTACT
