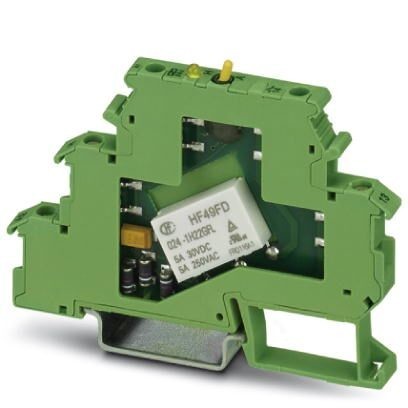

Клеммный модуль с реле, со впаянными миниатюрными реле, материал контактов AgNi+Auдля коммутации различных нагрузок (от небольших до средних), 1 замыкающий контакт, входное напряжение 24 В AC/DC, со встроенным трехпозиционным переключателем (ручной режим / ОТКЛ / автоматический режим), монтируется на NS 35/7.5, ширина клеммного модуля 6,2 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
| Тип указания | Указание по применению |
| Указание | Использование перемычек EB 80-DIK... в клеммах DEKпо причине возможного (несущественного) расширения корпуса DEK в следствие впитывания влажности из окружающего воздуха, а также неблагоприятного совпадения допусков между большим количеством клемм DEK и перемычками EB 80-DIK... следует разделять перемычки EB 80-DIK... после приблизительно 10 — 12 клемм DEK и использовать на месте разделения проволочную перемычку до следующей клеммы DEK. |
2. Размеры
| Ширина | 6, 2 мм |
| Высота | 80 мм |
| Глубина | 61 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
4. Активная часть
| Входное номинальное напряжение UN | 24 В AC/DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 1 |
| Типовой входной ток при UN | 6, 5 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 15 мс |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0, 16 Вт |
5. Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Двойной контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 250 В AC |
| 125 В DC | |
| Минимальное напряжение переключения | 0, 1 В |
| Минимальный коммутационный ток | 1 мА |
| Максимальный пусковой ток | 5 A |
| Макс. ток продолжительной нагрузки | 3 A (5 А до 35 °C при 24 В DC) |
| Мощность отключения (активная нагрузка), максимальная | 72 Вт (при 24 В DC) |
| 60 Вт (При 48 В DC) | |
| 50 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 750 ВА (При 250 В AC) | |
| 120 Вт (При 24 В DC - до 35°) |
6. Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
7. Параметры подключения
| Наименование, подключение | Активная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм |
8. Параметры подключения 2
| Наименование, подключение | Контактная часть |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
12. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
13. UNSPSC
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121515 |
| UNSPSC 11 | 39121515 |
| UNSPSC 12.01 | 39121515 |
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
